Produktspecifikation för patronvärmare med fenor
1、 Produktöversikt

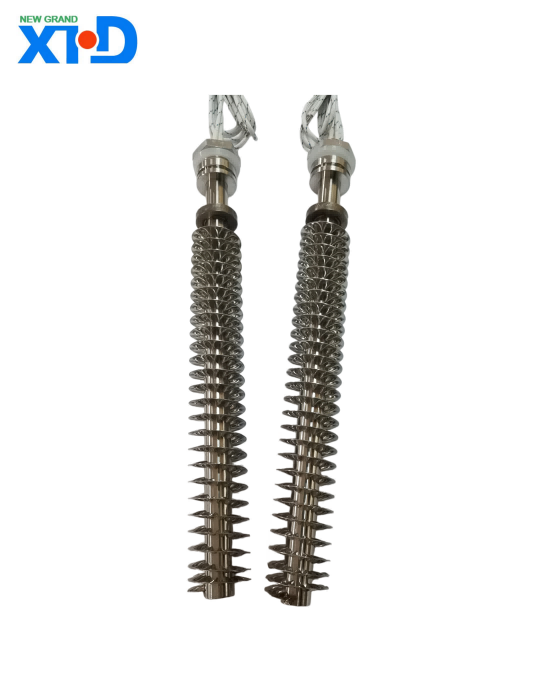

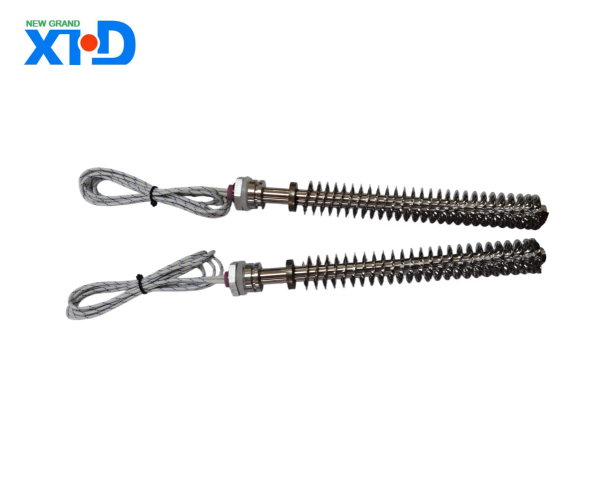

En lamellvärmare är ett värmeelement designat speciellt för effektiv värmeöverföring. Genom att lägga till värmeavledningsflänsar till patronvärmarna förbättras värmeöverföringsytan och den termiska effektiviteten avsevärt. Det används ofta inom många områden som luftvärme, ugnstorkning, HVAC och industriell processuppvärmning. Produkten har egenskaperna kompakt struktur, enkel installation och lång livslängd. Den kan stabilt avge värme under komplexa arbetsförhållanden och uppfylla de exakta temperaturkontrollbehoven för olika scenarier.
2、 Kärnparametrar
（1） Huvudsakliga strukturella parametrar
Uppvärmningsrörsektion: Sömlöst rör av rostfritt stål (304/316L valfritt) används som skalmaterial, med rördiametrar som täcker fyra konventionella specifikationer: 8 mm, 10 mm, 12 mm och 16 mm. Specialstorlekar kan anpassas. Värmerörets effektiva uppvärmningslängd är 100 mm till 2000 mm, och den icke uppvärmda ändlängden är fixerad till 50 mm för enkel installation och fixering. Invändigt fylld med magnesiumoxidpulver med hög densitet för att säkerställa isoleringsprestanda och värmeledningsförmåga. Den elektriska värmetråden är gjord av nickel-kromlegeringsmaterial, som har stark oxidationsbeständighet och kan arbeta i högtemperaturmiljöer under lång tid.

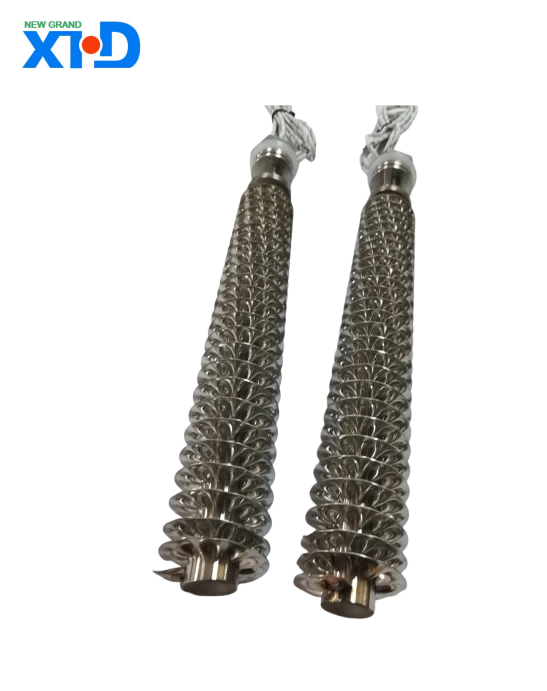

Flänsektion: Fenmaterialet överensstämmer med värmerörets skal och är tillverkat av rostfritt stål. Aluminiumfenor kan också anpassas efter behov. Fentypen är spirallindad och det finns tre alternativ för fenhöjd: 15 mm, 20 mm och 25 mm. Flänsavståndet är 5 mm, 8 mm och 10 mm, vilket kan justeras flexibelt efter värmeöverföringskrav. Fänstäckningslängden för ett enskilt värmerör är densamma som värmerörets effektiva uppvärmningslängd, vilket maximerar utnyttjandet av uppvärmningsområdet för att förbättra värmeöverföringseffektiviteten.
（2） Elektriska parametrar
Spänning och effekt: Stöder flera spänningsspecifikationer, inklusive 220V enfas och 380V trefas, med ett effektområde från 500W till 10000W, och kan anpassas efter faktiska värmebehov. Vid märkspänning kan produktens termiska effektivitet nå över 90%, vilket snabbt kan omvandla elektrisk energi till termisk energi och överföra den till mediet.
Isoleringsprestanda: Produktens kallisoleringsresistans är ≥ 500M Ω (500VDC), och värmeisoleringsresistansen är ≥ 1M Ω (vid driftstemperatur). Isoleringsmotståndsspänningen tål 1500VAC/1 minut utan haveri eller överslag, vilket säkerställer elektrisk säkerhet under användning.
Jordningsmotstånd: Resistansen mellan jordterminalen och värmerörshöljet är ≤ 0,1 Ω, vilket effektivt förhindrar risken för läckage och säkerställer operatörernas säkerhet.
（3） Prestandaparametrar
Arbetstemperatur: Den maximala arbetstemperaturen på produktens yta kan nå 600 ℃, och miljöanpassningstemperaturområdet är -40 ℃ till 450 ℃. Den kan fungera stabilt i extrema miljöer som höga och låga temperaturer.
Temperaturkontrollnoggrannhet: När den används i kombination med extern temperaturkontrollutrustning kan temperaturkontrollnoggrannheten nå ± 1 ℃, vilket uppfyller behoven för högprecisionsuppvärmningsscenarier.
Livslängd: Under normala användnings- och underhållsförhållanden är produkten designad för att ha en livslängd på ≥ 10 000 timmar och har god hållbarhet och tillförlitlighet.
3、 Tillämplig miljö
Medium miljö: Lämplig för uppvärmning av rena medier som torr luft och inerta gaser. Om de används i miljöer som innehåller frätande, brandfarliga och explosiva medier måste speciella korrosionsskyddande och explosionssäkra behandlingsmodeller anpassas.

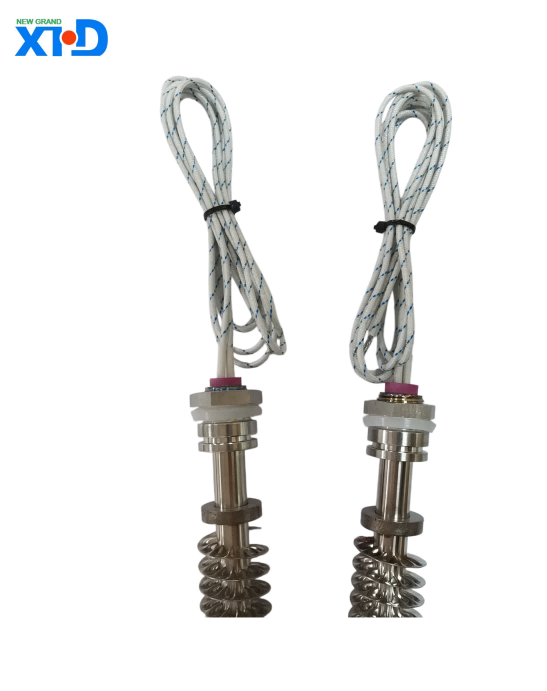

Installationsmiljö: Den kan installeras i utrymmen som ugnar, luftkanaler, värmekammare etc. Installationsmetoderna inkluderar flänsfixering, gängad anslutning, konsolstöd etc. Det är nödvändigt att säkerställa god ventilation i installationsläget för att undvika att fenorna blockeras av skräp och påverkar värmeöverföringens effektivitet.
Miljöförhållanden: Lämplig för miljöer med en höjd av ≤ 2000m och en relativ luftfuktighet på ≤ 90% (ingen kondens). Undvik direkt användning i tuffa miljöer som starka syror, alkalier och mycket damm. Vid behov, vidta skyddsåtgärder.
4、 Försiktighetsåtgärder vid installation och användning
Inspektion före installation: Före installationen är det nödvändigt att bekräfta att produktens utseende inte är deformerat, att flänsarna inte är skadade och att kabelanslutningarna inte är lösa. Kontrollera om produktparametrarna matchar spännings- och effektkraven i användningsscenariot.
Installationskrav: Under installationen är det nödvändigt att säkerställa tillräckligt med värmeavledningsutrymme runt värmeröret och lamellerna och undvika direktkontakt med brandfarliga och explosiva material. Flänsen eller den gängade anslutningen ska vara väl tätad för att förhindra medelläckage. Jordningsterminalen måste vara tillförlitligt jordad för att säkerställa elektrisk säkerhet.
Användning: Innan uppstart är det nödvändigt att bekräfta att mediumcirkulationen eller ventilationssystemet fungerar normalt för att undvika torrbränning och produktskador. Uppvärmningsprocessen bör ske gradvis för att undvika plötsliga högeffektstötar. Övervaka regelbundet temperatur och elektriska parametrar under användning, och stäng omedelbart av för inspektion om några avvikelser upptäcks.
Underhåll: Rengör regelbundet damm och skräp på ytan av fenorna för att hålla dem rena och säkerställa värmeväxlingseffektivitet. När produkten inte används under en längre tid bör produkten placeras i en torr och ventilerad miljö för att undvika fukt och rost.
5、 Kvalitetsstandarder och certifiering
Produkten är tillverkad strikt i enlighet med den nationella standarden GB/T 23150-2008 "Tubular Electric Heating Elements", och har godkänt ISO9001 kvalitetsledningssystemcertifiering. Vissa specialmodeller kan ge internationella certifieringar som CE och UL för att säkerställa att produktkvaliteten uppfyller kraven i relevanta inhemska och utländska standarder.
6、 Anpassade tjänster
För speciella användningsscenarier och krav kan skräddarsydda tjänster tillhandahållas, inklusive värmerör och fenor av speciella storlekar, skal och fenor av olika material, speciella spännings- och effektkombinationer, korrosionsskyddande och explosionssäkra behandlingar etc. Skräddarsydda produkter kräver förhandskommunikation av tekniska parametrar och krav, bekräftelse före produktion.
