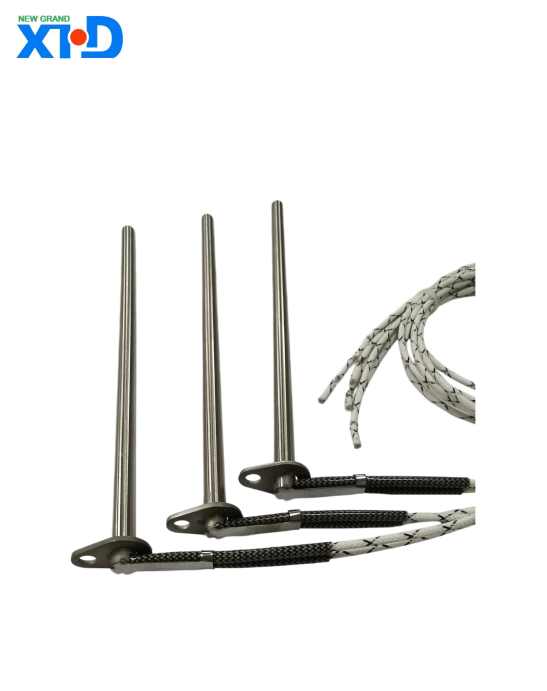

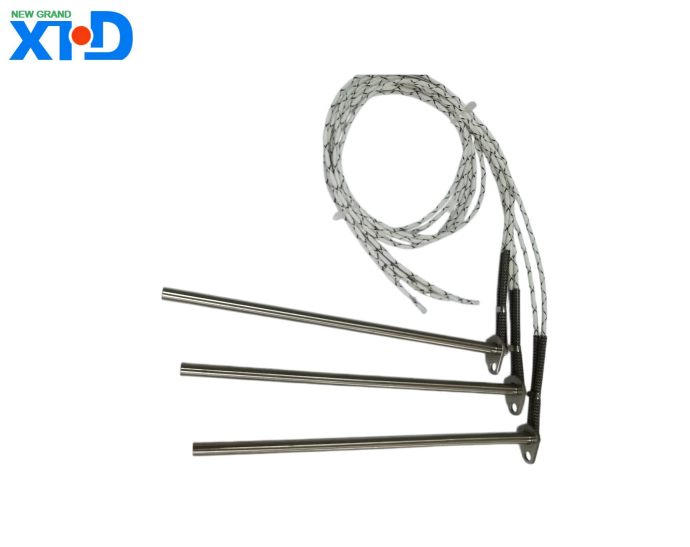

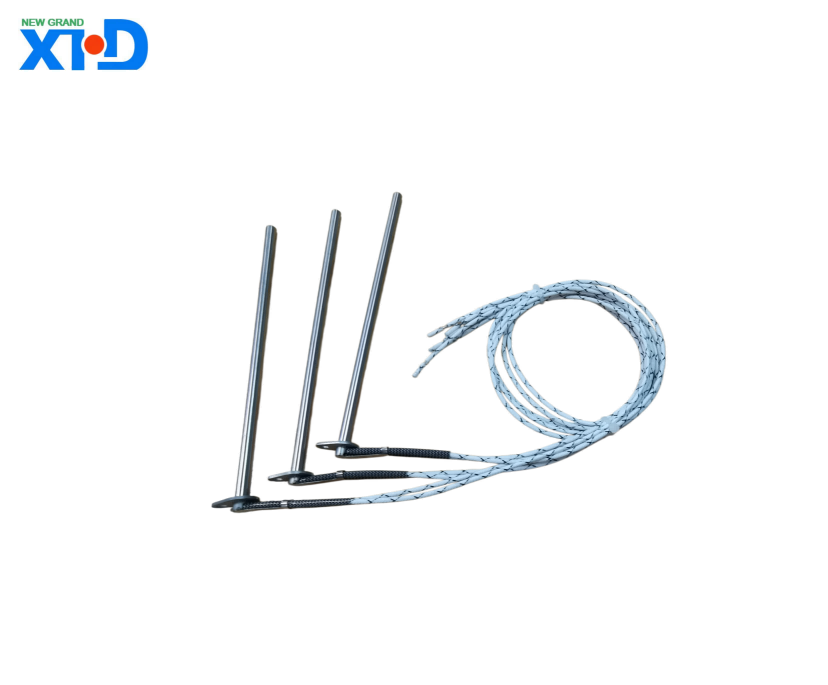

Patronvärmare av sidoutloppstyp är ett effektivt och kompakt elektriskt värmeelement som antar en värmestruktur med en enda ände. Utloppsänden leds ut från sidan, lämpligt för scenarier med begränsat installationsutrymme och höga krav på värmenoggrannhet. Produkten har egenskaperna för snabb uppvärmning, hög termisk effektivitet och lång livslängd och används ofta inom många områden som formuppvärmning, plastmaskiner, medicinsk utrustning, livsmedelsbearbetning, etc.
Produktspecifikation för patronvärmare av sidoutloppstyp
1、 Produktöversikt
Patronvärmare av sidoutloppstyp är ett effektivt och kompakt elektriskt värmeelement som antar en värmestruktur med en enda ände. Utloppsänden leds ut från sidan, lämpligt för scenarier med begränsat installationsutrymme och höga krav på värmenoggrannhet. Produkten har egenskaperna för snabb uppvärmning, hög termisk effektivitet och lång livslängd och används ofta inom många områden som formuppvärmning, plastmaskiner, medicinsk utrustning, livsmedelsbearbetning, etc.
2、 Tekniska parametrar
（1） Elektriska parametrar
Spänningsspecifikationer: Stöder anpassning av flera spänningar, inklusive vanliga specifikationer som 110V, 220V och 380V. Specialspänningsprodukter kan också tillhandahållas enligt kundens behov för att möta de elektriska kraven i olika regioner och utrustning.
Effektområde: Effekttäckningen sträcker sig från 100W till 10000W och kan anpassas exakt efter värmeobjektets volym, material och värmebehov, vilket säkerställer värmeeffekt samtidigt som man undviker energislöseri.
Resistansvärde: Beräknat baserat på spännings- och effektparametrar, resistansvärdestoleransen kontrolleras inom ± 5 % för att säkerställa stabiliteten och konsistensen av elektrisk prestanda.
Isolationsresistans: Under normala förhållanden är isolationsresistansen ≥ 1000M Ω; efter våtvärmetestet är isolationsresistansen ≥ 10M Ω, vilket effektivt förhindrar risken för läckage och säkerställer elektrisk säkerhet.
Spänningsmotståndsprestanda: Den tål ett spänningstest på 1500V/50Hz i 1 minut utan haveri eller överslag, vilket säkerställer tillförlitlig drift av produkten i komplexa elektriska miljöer.
（2） Strukturella parametrar
Specifikationer för rördiameter: Vanliga rördiametrar inkluderar 6 mm, 8 mm, 10 mm, 12 mm, 16 mm, etc. Specialrördiametrar kan också anpassas efter kundens behov för att passa olika installationsöppningar.
Värmerörslängd: Värmedelens längdintervall är 50 mm-2000 mm, och den totala längden kan justeras enligt det faktiska installationsutrymmet, vilket flexibelt uppfyller layoutkraven för olika utrustningar.
Utgående metod: Genom att anta en utgående sidodesign är längden på den utgående änden i allmänhet 100 mm -300 mm, och olika specifikationer för utgående ledningar kan utrustas, såsom silikontråd, PTFE-tråd, etc., för att anpassa sig till olika arbetsmiljötemperaturer och isoleringskrav.
Materialval
Rörmaterial: huvudsakligen gjorda av rostfritt stål 304, rostfritt stål 316L, sömlösa kopparrör och andra material. Rostfritt stål 304 har bra korrosionsbeständighet och värmeledningsförmåga, lämplig för allmänna miljöer; Rostfritt stål 316L fungerar bra i tuffa korrosiva miljöer som starka syror och alkalier; Sömlösa kopparrör har utmärkt värmeledningsförmåga och är lämpliga för scenarier som kräver extremt höga uppvärmningshastigheter.
Värmtråd: Importerad värmetråd av nickelkromlegering används, vilket har fördelarna med hög temperaturhållfasthet, bra oxidationsbeständighet och lång livslängd. Det kan upprätthålla stabil uppvärmningsprestanda i långvariga arbetsmiljöer med hög temperatur.
Isoleringsfyllningsmaterial: Magnesiumoxidpulver med hög densitet väljs, som har utmärkta isolerings- och värmeledningsegenskaper och effektivt kan överföra värmen som genereras av värmetråden till rörets yta, samtidigt som elektrisk isolering mellan värmetråden och röret säkerställs.
3、 Prestandaegenskaper
Effektiv uppvärmning: Den enkeländade värmestrukturen, i kombination med högkvalitativa värmetrådar, har en termisk verkningsgrad på över 90%, vilket snabbt kan omvandla elektrisk energi till termisk energi, uppnå snabb uppvärmning av värmeobjektet, förkorta arbetscykeln och förbättra produktionseffektiviteten.
Enhetlig temperatur: Genom optimerad strukturell design och exakta tillverkningsprocesser säkerställs att temperaturfördelningen på ytan av värmeröret är enhetlig, med en temperaturskillnad som kontrolleras inom ± 5 ℃, vilket effektivt undviker deformation och skador på värmeobjektet på grund av lokal överhettning och säkerställer stabiliteten i produktkvaliteten.
Stark hållbarhet: Värmtråden antar en lindningsprocess och genomgår strikt glödgningsbehandling för att eliminera inre stress och förbättra vibrationsmotståndet; Ytan på röret är speciellt behandlad för att förbättra slitstyrkan och korrosionsbeständigheten, och produktens normala livslängd kan nå mer än 10 000 timmar.
Säker och pålitlig: Flera isoleringsskyddsdesigner, inklusive magnesiumoxidpulverisolering, isoleringshylsor, etc., förhindrar effektivt läckageolyckor från att inträffa; Samtidigt har produkten överhettningsskyddsfunktion och kan utrustas med temperatursensorer och temperaturkontrollanordningar enligt kundens behov, vilket uppnår exakt kontroll av uppvärmningsprocessen.
4、 Tillämpningsomfång
Formindustri: Används för uppvärmning av plastformar, formgjutningsformar, gummiformar, etc., kan det snabbt öka formtemperaturen, säkerställa produktformningskvalitet och förkorta formningscykeln.
Plastmaskiner: Används i formsprutningsmaskiner, strängsprutmaskiner, formblåsningsmaskiner och annan utrustning för uppvärmning av trumman, munstycket och andra delar för att säkerställa enhetlig smältning och stabil extrudering av plastråmaterial.
Medicinsk utrustning: används i medicinsk desinfektionsutrustning, inkubatorer med konstant temperatur, blodanalysatorer etc., vilket ger en stabil och exakt uppvärmningsmiljö för att uppfylla de strikta temperaturkontrollkraven inom det medicinska området.
Livsmedelsbearbetning: Används i matbakningsutrustning, dryckesfyllningsutrustning, godisproduktionsutrustning etc., för uppvärmning, isolering och andra processer för att säkerställa temperaturstabilitet och säkerhet under livsmedelsbearbetning.
Andra områden: Det kan också tillämpas på kemisk utrustning, tillverkning av elektroniska komponenter, flyg och andra områden, vilket ger tillförlitliga värmekällor för olika uppvärmningsprocesser.
5、 Försiktighetsåtgärder vid installation och användning
（1） Installationskrav
Före installationen är det nödvändigt att se till att storleken på installationshålet matchar värmerörets diameter, och spelrummet kontrolleras i allmänhet mellan 0,1 mm och 0,2 mm för att undvika att värmeröret skakar på grund av för stort spelrum eller installationssvårigheter orsakade av otillräckligt spelrum.
Under installationen, hantera med försiktighet för att undvika kollision eller stötar på värmeröret, förhindra deformation av rörmaterialet eller brott på den interna värmetråden.
Den utgående änden bör skyddas från yttre krafter såsom spänning och vridmoment, och den utgående tråden bör vara ordentligt fixerad för att förhindra lösa ledningar orsakade av långvariga vibrationer.
Värmeröret ska sättas helt in i det uppvärmda föremålets inre, och se till att värmesektionen är i kontakt med värmemediet för att undvika torrbränning.
（2） Försiktighetsåtgärder vid användning
Före första användningen bör isolationsresistansen och spänningsresistansen hos värmeröret kontrolleras för att säkerställa att produkten är fri från skador, läckage och andra problem.
Lämpliga kraftledningar och styrbrytare bör utrustas enligt kraft- och spänningsparametrarna för värmeröret för att undvika överhettning och bränning av ledningen på grund av överbelastning.
Under användning bör torrbränning av värmeröret undvikas. Den måste drivas med elektricitet i närvaro av ett värmemedium (som luft, vätska, fast material etc.), annars kan det göra att värmeröret överhettas och brinner ut.
Inspektera värmeröret regelbundet, inklusive visuell inspektion, testning av isolationsmotstånd, etc. Om några onormala förhållanden som korrosion, deformation eller läckage upptäcks på ytan, bör användningen avbrytas och bytas ut i tid.
Under användning av värmerör bör kontakt med brandfarliga, explosiva och starkt frätande ämnen undvikas för att förhindra säkerhetsolyckor eller produktskador.
6, Kvalitetssäkring
Produkten produceras och inspekteras strikt i enlighet med ISO9001 kvalitetsledningssystemstandard. Från råvaruanskaffning, produktion och bearbetning till färdig produktleverans är varje länk strikt kontrollerad för att säkerställa att produktkvaliteten uppfyller standardkraven.
Produkten levereras med en 12-månaders kvalitetssäkringsperiod från tillverkningsdatum. Under garantiperioden, om någon skada orsakas av produktkvalitetsproblem, kommer vårt företag att ersätta det för kunden utan kostnad; Om problemet orsakas av felaktig användning eller mänsklig skada av kunden, kommer vårt företag att tillhandahålla en betald ersättningstjänst.
