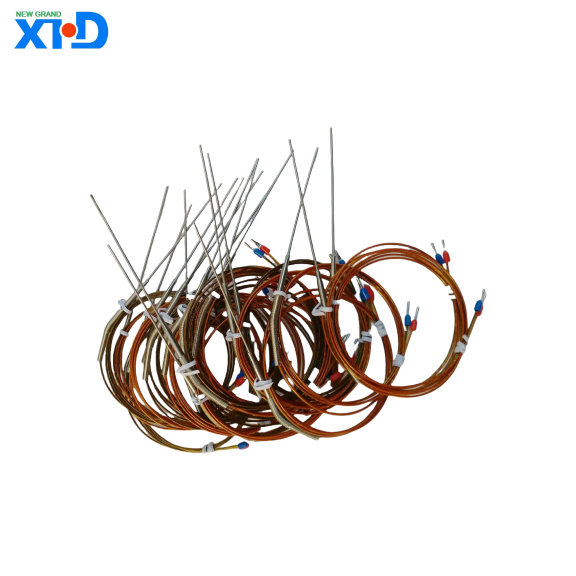

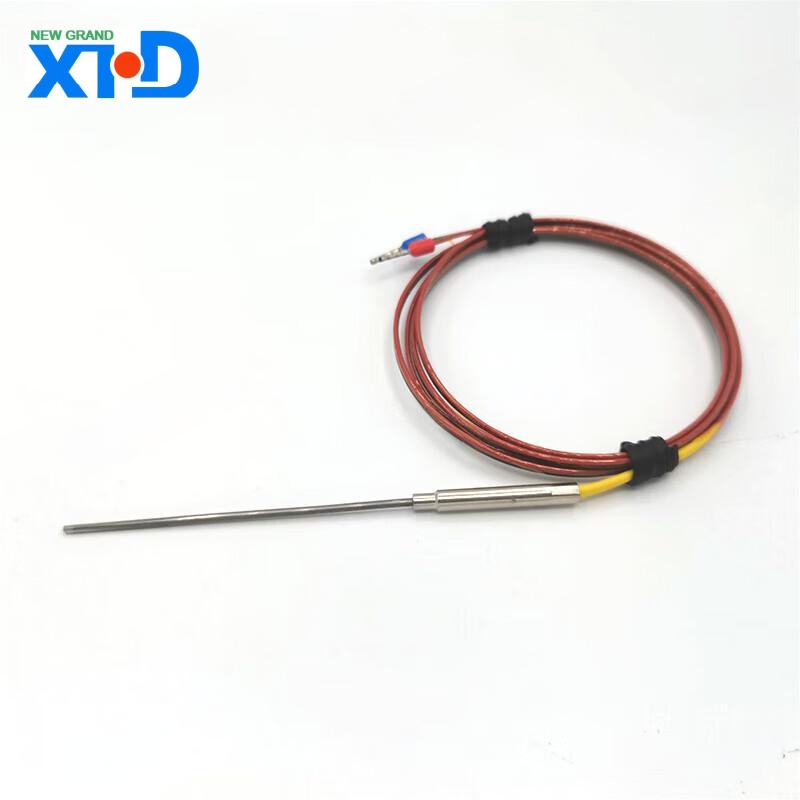

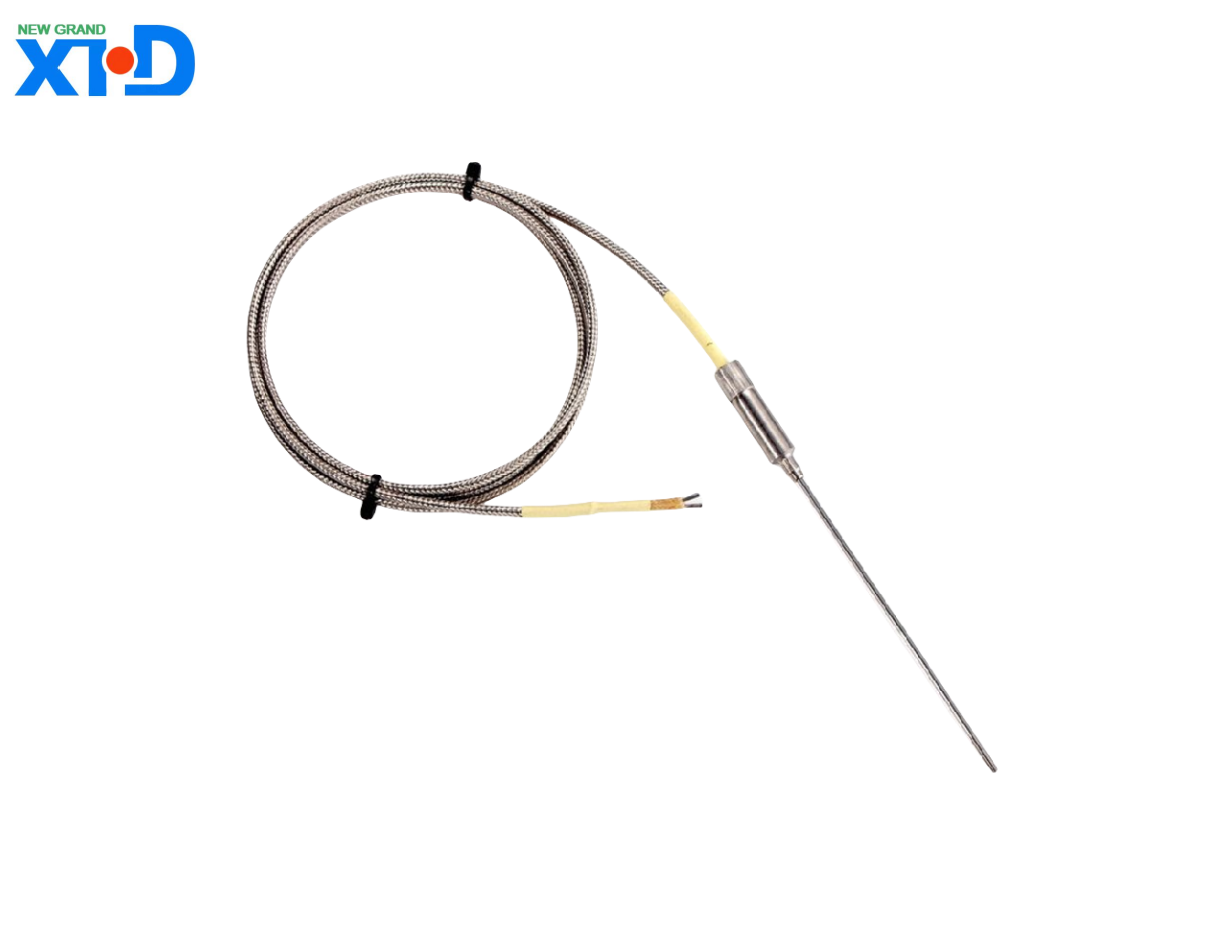

Detaljerad produktintroduktion av termoelement av j-typ
1 、 Produktöversikt
Termoelementet J-typ är en temperatursensor baserad på principen om termoelektrisk effekt, bestående av två ledarmaterial: järn (Fe) och kopparnickellegering (CUNI). Dess arbetstemperaturområde är från 0 ° C till 750 ° C (upp till 1000 ° C på kort tid), och det har egenskaperna för låg kostnad, hög känslighet och god stabilitet. Det används ofta vid temperaturmätning och kontroll inom branscher, vetenskaplig forskning, energi och andra områden.
2 、 Produktfunktioner
Brett temperaturområde
Standardtemperaturmätningsområde: 0 ° C till 750 ° C, med en kortvarig temperaturtolerans på upp till 1000 ° C (kräver speciellt skyddande hölje).
Lämplig för scenarier med medelstor till hög temperatur, särskilt utmärkta utmärkta prestanda för att minska atmosfärerna.
Hög känslighet och svarshastighet
Den termoelektriska koefficienten är cirka 50-55 μ v/° C, och känsligheten är signifikant högre än för K-typ termoelement, vilket gör den lämplig för att upptäcka små temperaturförändringar.
Snabb responstid (i millisekunder), lämplig för dynamisk temperaturövervakning.
Ekonomisk och praktisk
Låga råvarukostnader, hög kostnadseffektivitet, lämplig för storskaliga industriella applikationer.
Miljöanpassningsförmåga
Resistent mot att minska atmosfären: stabil för att minska gaser såsom väte och kolmonoxid.
Inte lämplig för mycket oxiderande miljöer: Järn är benägna att oxidation vid höga temperaturer och måste användas i samband med skyddande ärmar.
Standardisering och kompatibilitet
Överensstämmer med internationella standarder (IEC 584-3, ASTM E230) och kompatibel med mainstream temperaturkontrollinstrument.
3 、 Tekniska parametrar
Parameterspecifikationer
Temperaturmätningsområde: 0 ° C till 750 ° C (konventionell)
Kortvarig temperaturmotståndsgräns på 1000 ° C (kräver speciell skyddande mantel)
Noggrannhetsnivå ± 2,2 ° C eller ± 0,75% (IEC -standard)
Specifikation för tråddiameter 0,2 mm till 3,2 mm (anpassningsbar)
Isoleringsmaterial Glasfiber PTFE 、 Keramik
Mantelmaterial: 304/316 rostfritt stål, inconel osv
Utgångssignal millivolt nivå spänning (MV)
4 、 Applikationsfält
Industriell processkontroll
Metallurgisk industri: Temperaturövervakning av högtemperaturugnar och värmebehandlingsutrustning.
Petrokemisk industri: Temperaturmätning av minskning av atmosfären i rörledningar och reaktionsfartyg.
Energi och el
Pannans förbränningskammare och övervakning av avgasstemperatur.
Matbearbetning
Temperaturkontroll av bakutrustning och steriliseringstankar (som kräver skyddsskydd för matkvalitet).
Laboratorieforskning
Testning av hög temperaturprestanda av material och miljösimuleringsexperiment.
5 、 Installations- och användningsåtgärder
Installationskrav
Undvik långvarig användning i mycket oxiderande atmosfärer (t.ex. syre-rika miljöer).
Böjningsradie bör vara ≥ 5 gånger tråddiametern för att förhindra termoelementets trådbrott.
Den kalla änden (referensänden) måste upprätthålla temperaturstabilitet eller använda en kall slutkompensationskrets.
Underhållsförslag
Regelbunden kalibrering (rekommenderas var 6-12 månad).
Kontrollera om skyddsmanteln är korroderad eller skadad och byt ut den snabbt.
Vanlig felhantering
Signaldrift: Kan orsakas av oxidation, och termoelementet måste bytas ut eller den skyddande ärmen måste uppgraderas.
Öppna kretsfel: Kontrollera om ledningsterminalerna eller termoelementet är trasiga.
6 、 Valguide
Välj följande konfiguration baserat på faktiska behov:
Temperaturområde: Konventionell typ (0-750 ° C) eller hög temperaturtyp (med keramisk mantel).
Miljömedium: Bare trådtyp väljs för att minska gasmiljön och rostfritt stålhölj väljs för frätande miljö.
Installationsmetoder: gängad fixering, flänsinstallation eller flexibel sond.
Utgångsgränssnitt: Standard Junction Box, Aviation Plug eller Wireless Transmission Module (anpassad).
7 、 Efter försäljningstjänst och support
Garantiperiod: 12 månader (icke mänsklig skada).
Teknisk support: Ge installationsvägledning, feldiagnos och kalibreringstjänster.
Anpassad service: Stöder icke-standardstorlekar, specialmantelmaterial eller konstruktionssladdkonstruktioner.
Sammanfattning
Termoelement av J-typ är ett idealiskt val för mätningsscenarier med medel- till hög temperatur på grund av deras höga kostnadseffektivitet, utmärkt anpassningsförmåga till att minska atmosfärerna och snabba svaregenskaper. Korrekt urval och standardiserad installation kan säkerställa dess långsiktiga stabila drift och tillgodose de olika behoven inom industriella och vetenskapliga forskningsområden.
Om du behöver ytterligare tekniska parametrar eller anpassade lösningar, vänligen kontakta vårt ingenjörsteam!
