PI värmeplåt

I. Produktöversikt

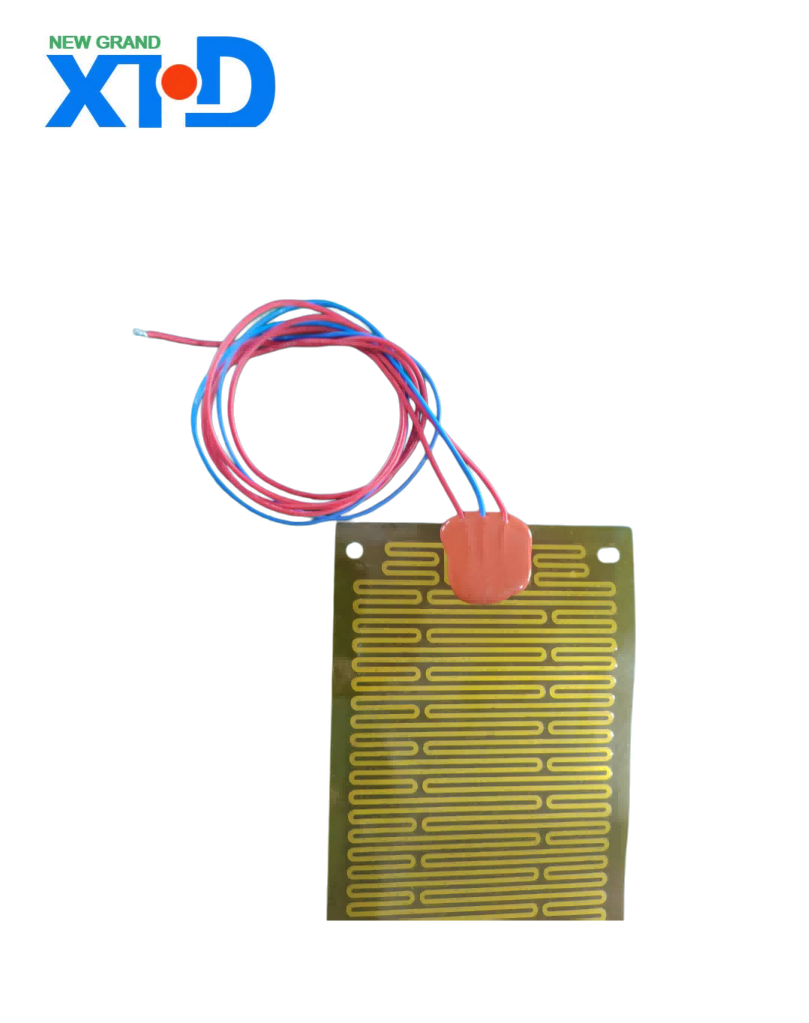

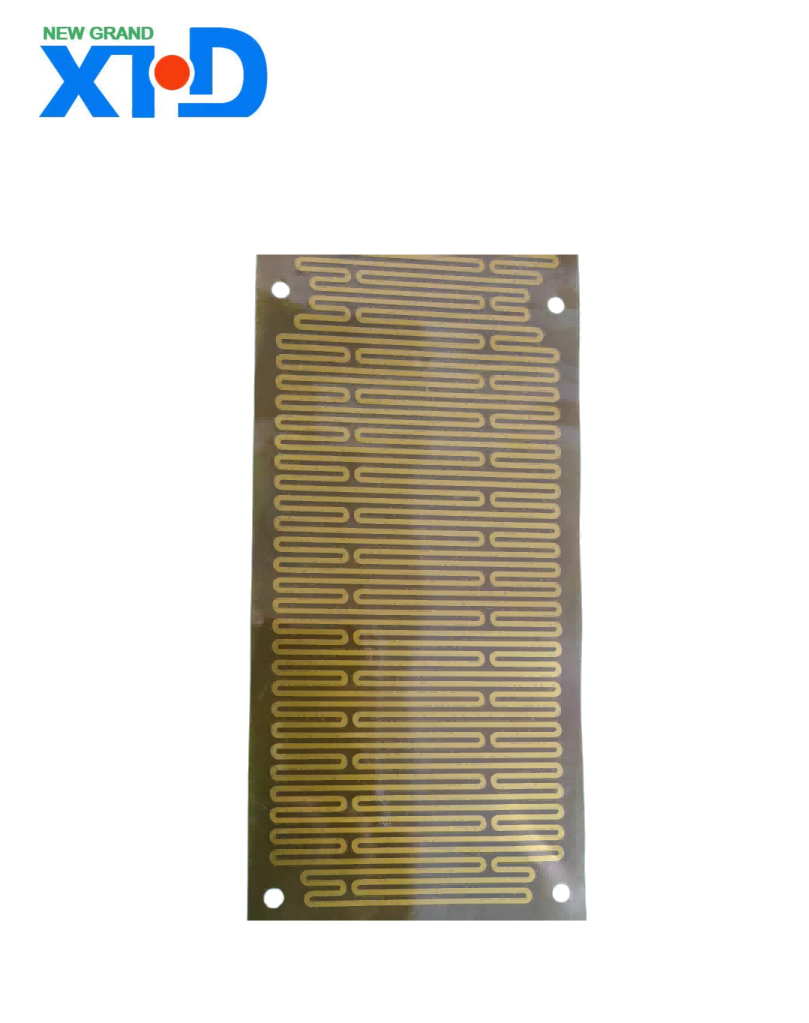

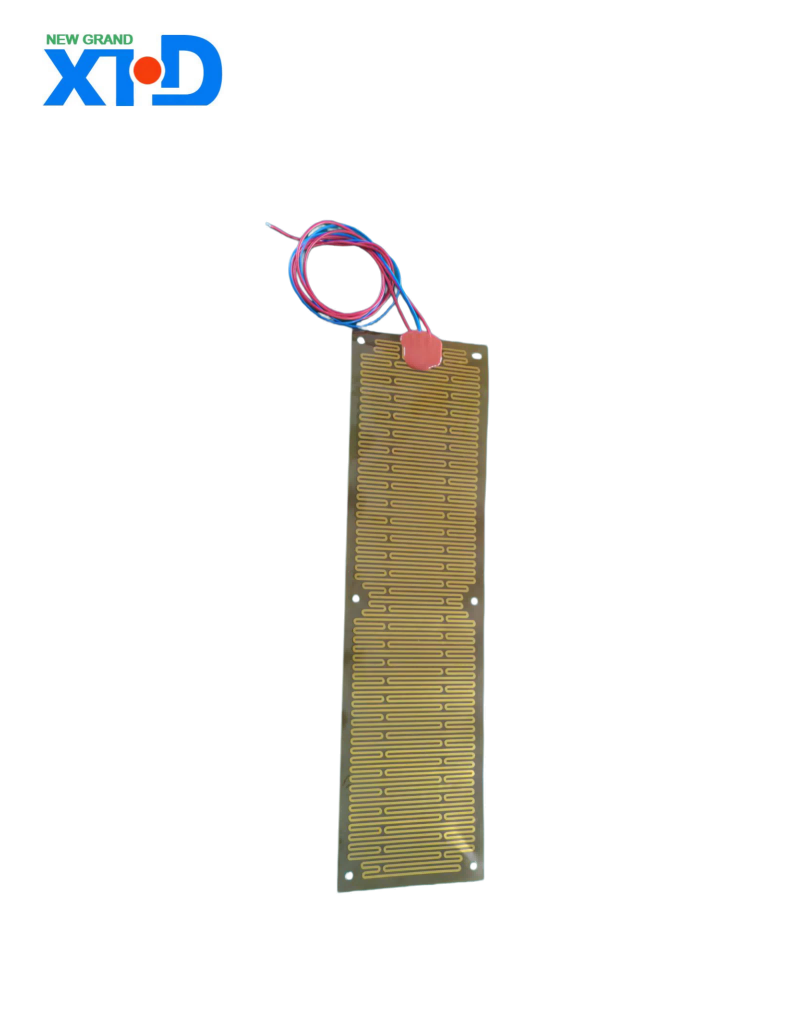

PI-värmeark, även känd som elektrisk värmefilm av polyimidfilm, är ett flexibelt elektriskt värmeelement tillverkat av polyimidfilm som den yttre isolatorn och metallfolie, metalltråd eller etsad värmeplåt av nickel-kromlegering som den inre ledande värmekroppen, som är termiskt bunden under hög temperatur och tryck. Denna produkt, med dess egenskaper av mjukhet och böjbarhet, ultratunnhet, enhetlig uppvärmning, bra isolering och hög temperaturbeständighet, har använts i stor utsträckning inom olika områden som flyg, industri, medicinsk utrustning, konsumentelektronik, ny energi och fordonsutrustning. Den kan uppnå snabb uppvärmning och exakt temperaturkontroll, vilket ger tillförlitligt temperaturskydd för utrustning inom olika områden.

II. Produktmodeller och klassificering (I) Klassificering efter temperaturmotståndsnivå Konventionella PI-värmeark: Med en långtidsdriftstemperatur på upp till 200 ℃ är de lämpliga för de flesta scenarier med måttliga temperaturkrav, såsom batteriuppvärmning i konsumentelektronik och patientvärmningsanordningar i medicinsk utrustning.

Högtemperatur PI-värmeark: Den tål temperaturer upp till 300 ℃ och kan upprätthålla långvarig exponering för 250 ℃, vilket leder branschen. Den är lämplig för elektriska värmeprodukter som kräver höga uppvärmningstemperaturer, såsom strykjärn, snabbvarma koppar, kaffebryggare och ångstrykjärn.

(2) Klassificerade efter användningsområde: Speciella PI-värmeplåtar för flyg- och militärindustri: Certifierade enligt GJB9001C-2017 nationell militär standard, de har anpassningsförmåga till extrema temperaturmiljöer och motståndskraft mot vibrationer och stötar, vilket gör dem lämpliga för termiska ledningssystem i rymdutrustning som polära omloppsbanor/geostationära omloppsbanor och långa mars-serier bärraketer.

PI-värmeark tillägnad nya energifordon: Det används främst för uppvärmning och isolering av litiumbatteripaket, vilket säkerställer normal laddning och urladdning av batteriet i lågtemperaturmiljöer. Den kan även användas för scenarier som avfrostning av backspegel och sätesvärme.

PI-värmeark avsedd för medicinsk utrustning: Det kan användas för att värma upp kirurgiska instrument, patientuppvärmningsanordningar, blodanalysatorer och annan medicinsk utrustning, som uppfyller kraven för exakt temperaturkontroll och hygiensäkerhet i medicinska scenarier.

PI-värmeark för konsumentelektronik: lämplig för batteriuppvärmning och skärmavbildning av enheter som smartphones och surfplattor, samt skönhets- och frisörutrustning som plattång, locktång och skönhetsinstrument.

III. Tekniska kärnparametrar (I) Parametrar för elektrisk prestanda Driftspänning: 0 - 480V, anpassningsbar enligt olika applikationsscenarier för att möta spänningskraven för olika enheter.

Effekttäthet: Yteffekttätheten på konventionella modeller kan nå 7,8 W/cm², och vissa produkter kan justeras inom intervallet 0,15 - 7,8 W/cm² enligt specifika behov, vilket säkerställer effektiv uppvärmning i trånga utrymmen.

Isolationsresistans: ≥500Ω. För vissa avancerade produkter är den dielektriska styrkan vid UDC 500V ≥ 200MΩ, vilket visar utmärkt elektrisk isoleringsprestanda och säkerställer säker användning.

Elektriskt motstånd: UAC ≥ 2000V, kan motstå höga spänningsstötar, och därmed undvika säkerhetsolyckor orsakade av elektriska fel.

Motståndstolerans: Det nominella värdet är ±10%, och toleransen för vissa produkter kan vara så låg som ±2%, vilket säkerställer värmekraftens stabilitet och konsistens.

(II) Parametrar för termisk prestanda Driftstemperaturområde: Långtidsdriftstemperaturen för den konventionella typen är ≤232℃, med ett lågtemperaturområde ner till -60℃; högtemperaturtypen tål temperaturer upp till 300 ℃ och kan arbeta vid temperaturer upp till 250 ℃ under längre perioder, vilket gör den lämplig för extremt tuffa temperaturmiljöer.

Uppvärmningshastighet: Vissa produkter kan värmas upp snabbt på så lite som 20 sekunder, och kan snabbt omvandla elektrisk energi till termisk energi för snabb temperaturhöjning.

Temperaturjämnhet: Med hjälp av en plan uppvärmningsmetod är värmefördelningen enhetlig, vilket säkerställer att temperaturskillnader på den uppvärmda ytan hålls inom ett smalt område, vilket möter scenarier med höga krav på temperaturjämnhet.

(III) Mekaniska prestandaparametrar: Tjocklek: Typiskt från 0,13 till 0,4 mm, med konventionella produkter med en tjocklek på cirka 0,2 mm. Vissa ultratunna produkter kan ha en så låg tjocklek som 0,08 mm. Den lätta och tunna designen möjliggör ett litet fotavtryck, vilket underlättar installation och integration.

Vikt: ≤278 g/m², med en vikt på endast 0,023 - 0,037 g/cm², vilket effektivt minskar utrustningens totala vikt, speciellt lämplig för viktkänsliga applikationer inom flyg-, hemelektronik och andra områden.

Böjningsradie: Den kan nå ett minimum av 1,0 mm, har utmärkt flexibilitet, kan böjas och vikas och kan till och med anpassa sig till ytorna på föremål av olika former, anpassa sig till ett brett utbud av komplexa installationsmiljöer.

Livslängd: Upp till 60 000 timmar, vilket avsevärt överstiger traditionella värmetrådar. Lämplig för applikationer med hög tillförlitlighet, vilket minskar kostnaderna för underhåll av utrustning.

IV. Produktstruktur och tillverkningsprocess (I) Produktstruktur PI-värmeplåtar har vanligtvis en treskiktsstruktur. De första och tredje skikten är polyimid (PI) filmisoleringsskikt, med tjocklekar som vanligtvis sträcker sig från 0,05 till 0,08 millimeter, vilket ger utmärkt elektrisk isolering och mekaniska skyddsegenskaper. Mellanskiktet är ett värmeelement av metall, såsom rostfritt stål, koppar, järn-krom-aluminium eller etsade värmeplåtar av nickel-kromlegering, som bearbetas till anpassade värmekretsar genom precisionsetsningsteknik för att uppnå effektiv och enhetlig uppvärmning.

(2) Förberedelse av basmaterial för tillverkningsprocessen: Välj polyimidfilm av hög renhet och metallfolie för att säkerställa kvalitetsstabiliteten hos råmaterial.

Kretsetsning: Genom att använda precisionsetsningsteknik bearbetas metallsubstratet till en designad värmekrets, vilket säkerställer kretsens noggrannhet och konsistens.

Högtemperaturvarmpressning: Det etsade metallvärmeelementet och polyimidfilmen lamineras genom en termisk bindningsprocess med hög temperatur och högt tryck (temperatur 200 - 350 ℃, tryck 5 - 15 MPa) för att bilda en integrerad struktur, vilket säkerställer produktens robusthet och stabilitet.

Prestandatester: Genomföra olika tester på färdiga produkter, inklusive elektriska, termiska och mekaniska prestandatester, för att säkerställa att produkterna uppfyller kvalitetsstandarder.

5. Produktfördelar: Flexibel passform: Mjuk och böjbar, den kan anpassa sig till uppvärmningsbehoven för olika komplexa former av ytor. Utan att modifiera utrustningens struktur kan den perfekt passa olika oregelbundna ytor, vilket löser problemet att traditionella värmeplåtar inte kan passa oregelbunden utrustning.

Effektiv och exakt: Med enhetlig värmegenerering och en värmeledningsförmåga på >2W/(m・K), kan den snabbt omvandla elektrisk energi till termisk energi, uppnå snabb uppvärmning och exakt temperaturkontroll, vilket uppfyller högprecisionskraven för temperaturkontroll inom olika områden.

Säker och pålitlig: Med utmärkt isolering och hög temperaturbeständighet bibehåller den stabil elektrisk prestanda och mekanisk styrka även under extrema temperaturförhållanden och komplexa arbetsmiljöer, vilket säkerställer säkerhet och tillförlitlighet under användning.

Stark anpassning: Skräddarsydd design kan tillhandahållas för produktparametrar som storlek, form, effekt och spänning enligt specifika kundbehov, vilket uppfyller personliga krav för olika applikationsscenarier.

Energihushållning och miljöskydd: Hög termisk effektivitet, kapabel att avsevärt minska energiförbrukningen, uppfylla det moderna samhällets krav för energibesparing och miljöskydd.

VI. Detaljerad förklaring av tillämpningsscenarier (I) Flygfält I rymdutrustning som satelliter och bärraketer används PI-värmeplåtar främst i värmeledningssystem för att säkerställa normal drift av utrustningen under extrema temperaturförhållanden. Till exempel har PI-värmeplåtar producerade av Shanghai Changqing Industrial använts i stor utsträckning i värmeledningssystemen för Kinas polära meteorologiska satelliter och geostationära kommunikationssatelliter i omloppsbana. Operativa data i omloppsbana indikerar att de framgångsrikt har anpassats till olika satellitmodeller såsom navigationssatelliter och vetenskapliga experimentsatelliter, vilket har fått många certifieringar för tillämpningar i omloppsbana och positiv feedback från användare av satellitmodeller.

(II) Uppvärmning och isolering av litiumbatteripaket i den nya energifordonssektorn: I lågtemperaturmiljöer kan PI-värmeplåtar ge uppvärmning och isolering för litiumbatteripaket, förbättra batteriaktiviteten, säkerställa normal laddning och urladdning och förlänga batteriets livslängd.

Uppvärmning av karosstillbehör: används för avfrostning av backspegel, sätesuppvärmning, uppvärmning av oljetråg etc., för att förbättra körkomforten och säkerheten.

(III) Uppvärmning av kirurgiska instrument inom det medicinska utrustningsområdet: Att hålla kirurgiska instrument vid en lämplig temperatur kan undvika obehag som orsakas patienter på grund av för låga temperaturer, samtidigt som prestanda hos de kirurgiska instrumenten förbättras.

Utrustning för patientvärmning: såsom medicinska madrasser, värmande filtar, etc., ger en varm och bekväm behandlingsmiljö för patienterna, vilket främjar deras återhämtning.

Temperaturkontroll för diagnostisk utrustning: I diagnostisk utrustning såsom hematologianalysatorer och biokemiska analysatorer, säkerställer PI-värmeark att reagenser och prover reagerar vid lämplig temperatur, vilket förbättrar noggrannheten hos diagnostiska resultat.

(4) Batteriuppvärmning för mobila enheter inom hemelektroniksektorn: I kalla miljöer används den för att värma upp batterierna i enheter som smartphones och surfplattor, vilket förbättrar batteritiden och prestanda.

Skönhets- och frisörutrustning: I enheter som plattång, locktång och skönhetsinstrument kan PI-värmelakan snabbt värmas upp och bibehålla en stabil temperatur, vilket uppfyller de exakta temperaturkraven för skönhet och frisör.

(5) Antifrysning och avfrostning av industriell utrustning inom industriområdet: används för frostskydd och avfrostning av utomhus ATM-maskiner, kamerahus, flytande kristallskärmar (LCD), optisk utrustning etc., för att säkerställa normal drift av utrustning i lågtemperaturmiljöer.

Industriell uppvärmning och temperaturkontroll: Under komplexa arbetsförhållanden som högtemperatursmältning, lågtemperaturkylning och konstant temperaturupprätthållande kan PI-värmeplåtar säkerställa noggrann och stabil temperaturkontroll, och därigenom förbättra industriell produktionseffektivitet och produktkvalitet.

VII. Installations- och användningsinstruktioner (I) Installationsmetod: Självhäftande baksida: Vissa produkter kommer med lim på baksidan, som kan klistras direkt på ytan som kräver uppvärmning. Installationen är enkel och snabb, lämplig för plana eller svagt böjda ytor.

Mekanisk fixering: För scenarier med betydande vibrationer eller höga krav på monteringsfasthet kan mekaniska metoder som skruvar och spännen användas för fixering.

Inbäddad installation: Under utrustningsdesignfasen kan PI-värmearket bäddas in i utrustningen för att uppnå en integrerad design, vilket sparar utrymme och förbättrar utrustningens estetiska utseende.

(II) Försiktighetsåtgärder för användning: Undvik överbelastning: Följ strikt produktens märkeffekt och spänning för att förhindra produktskador eller säkerhetsolyckor orsakade av överbelastning.

Förhindra repor av vassa föremål: Ytan på PI-värmearket är relativt ömtålig, så den bör undvikas att komma i kontakt med vassa föremål för att förhindra att det isolerande skiktet repas, vilket kan påverka den elektriska isoleringsprestandan.

Regelbunden inspektion och underhåll: Inspektera regelbundet utseendet och den elektriska prestandan hos PI-värmeplåten och byt ut den omedelbart om några avvikelser upptäcks för att säkerställa normal användning av produkten.

Följ säkerhetsföreskrifter: Se till att produkterna har lämpliga säkerhetscertifieringar baserade på produktförsäljningsmarknaden, såsom UL (USA), CE (Europeiska Unionen), RoHS (Restriction of Hazardous Substances), etc. Följ relevanta säkerhetsspecifikationer under installation och användning.

VIII. Kvalitetscertifiering och service efter försäljning (I) Kvalitetscertifiering Internationell certifiering: Vissa produkter har godkänt internationella certifieringar som UL, CE och RoHS, vilket uppfyller kvalitets- och miljöskyddskraven på den internationella marknaden.

Inhemsk certifiering: Specialiserade produkter för flyg- och militärindustrier har klarat GJB9001C-2017 nationella militärstandardcertifiering; vissa företag har också erhållit ISO 9001, IATF 16949 och andra kvalitetsledningssystem, vilket säkerställer stabilitet och tillförlitlighet i produktkvaliteten.

(II) Skräddarsydd service efter försäljning: Vi erbjuder kunderna skräddarsydda tjänster i ett enda ställe, allt från produktdesign, prototypframställning till produktion. Vi arrangerar professionella tekniska team för att kommunicera med kunderna, för att säkerställa att produkterna uppfyller deras individuella behov.

Efterförsäljningsgaranti: Vi tillhandahåller en viss period av produktgarantiservice. Under garantiperioden, om produkten uppvisar icke-mänskliga kvalitetsproblem, kan kunderna njuta av gratis reparations- eller utbytestjänster. Dessutom har vi etablerat ett omfattande kundservicesystem för att snabbt svara på kundförfrågningar och klagomål, vilket ger kunderna högkvalitativa eftermarknadstjänster.
