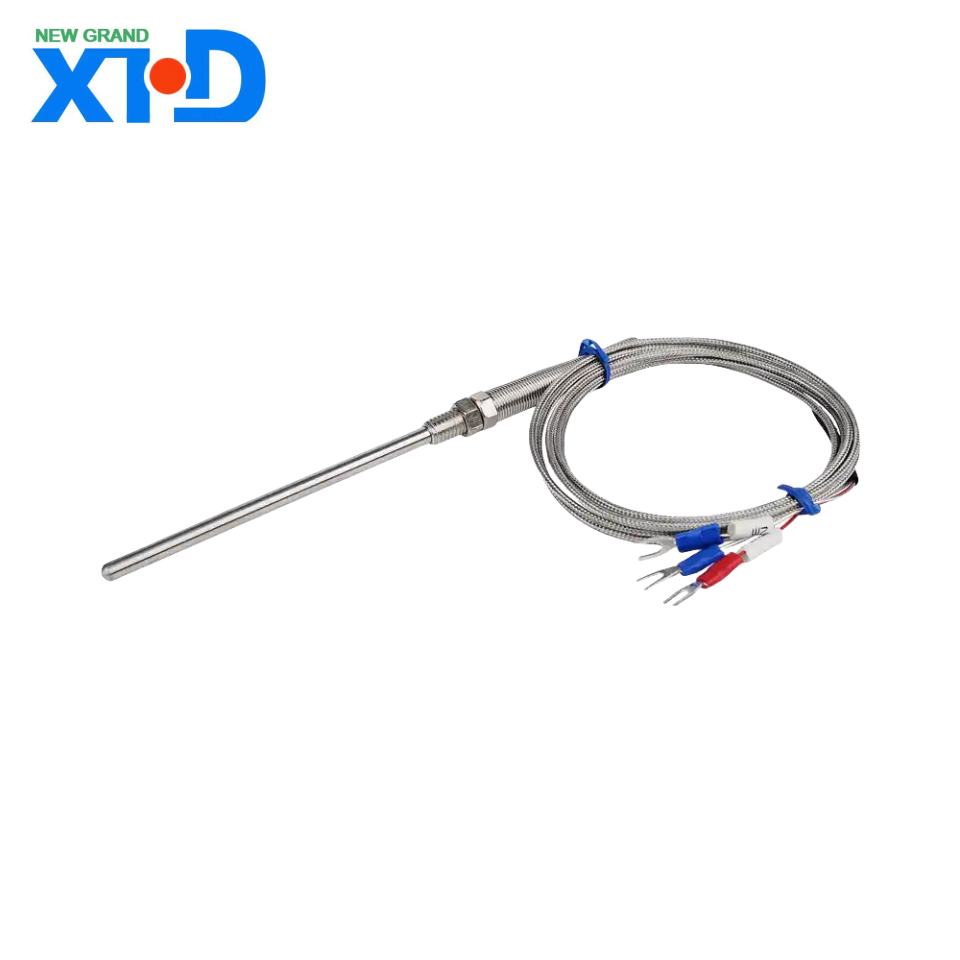

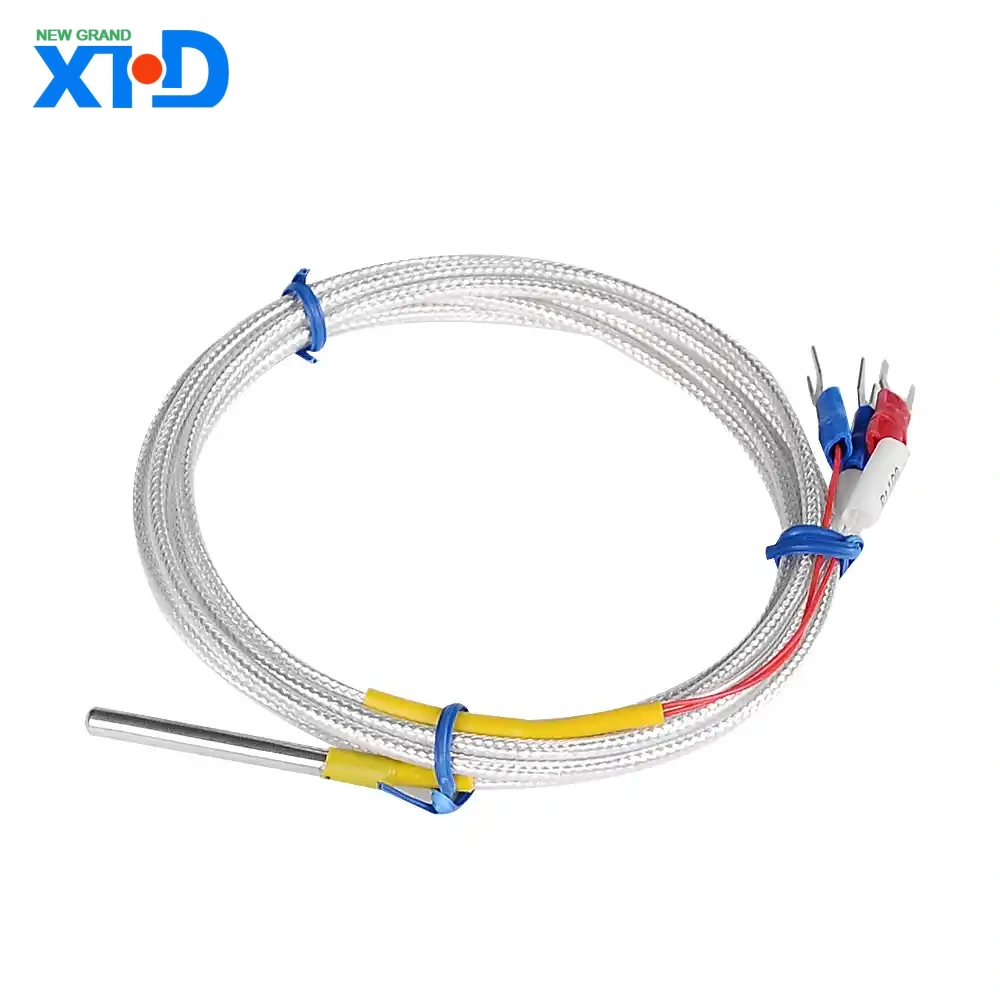

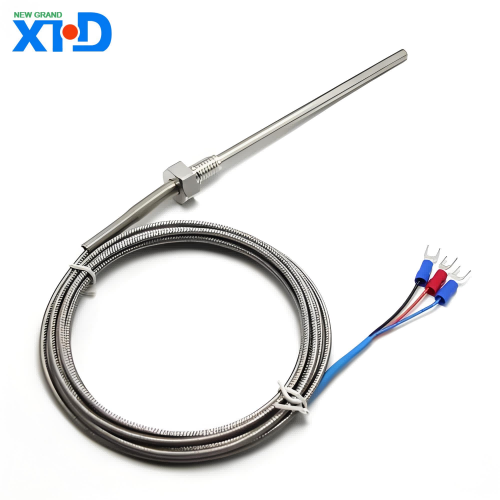

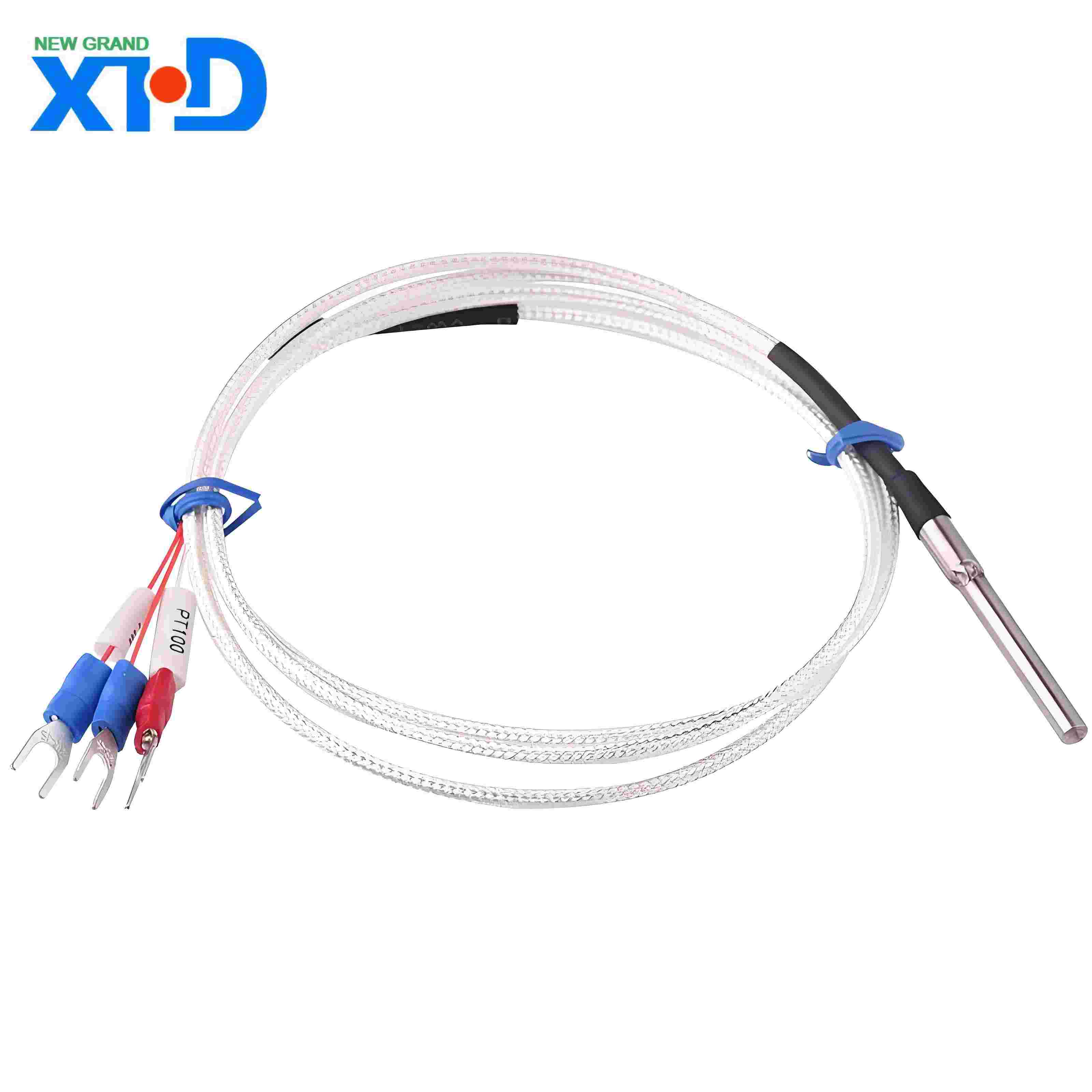

PT100 Termistorprodukt Introduktion
1 、 Produktöversikt
PT100-termistor är en temperatursensor med hög precision baserat på temperaturberoende egenskaper hos platina-motstånd (PT), uppkallad efter dess motståndsvärde på 100 Ω vid 0 ℃ (PT står för platina). Som en kärnkomponent inom området för industriell temperaturmätning används PT100 i stor utsträckning i temperaturmätningsscenarier som sträcker sig från -200 ℃ till+850 ℃ på grund av dess höga stabilitet, god linearitet och stark anti -interferensförmåga. Det är ett standardtemperaturavkännande element inom processindustrier, laboratorier och precisionsutrustning.
2 、 Arbetsprincip
PT100 tillhör kategorin motståndstemperaturdetektor (RTD), och dess arbetsprincip skiljer sig från ett termoelement (baserat på termoelektrisk effekt):
Motståndstemperaturförhållandet: Motståndet för platinamotstånd ökar ungefär linjärt med temperaturen, efter divisionstabellen som anges i den internationella standarden IEC 60751.
Matematisk formel:
· 0 ℃ ~ 850 ℃ ： r (t) = r0 (1+vid+bt2) r (t) = r0 (1+vid+bt2)
· -200 ℃ ~ 0 ℃ ： R (t) = R0 [1+AT+BT2+C (T-100 ℃) T3] R (T) = R0 [1+AT+BT2+C (T-100 ℃) T3]
Bland dem är R0 = 100 Ω R0 = 100 Ω, A/B/C de karakteristiska konstanterna för platinamaterial.
3 、 Kärnparametrar och prestanda
Parameter tekniska indikatorer
Temperaturmätningsområde -200 ℃ ~+850 ℃ (konventionell modell)
Noggrannhetsklass A (± 0,15 ℃ @ 0 ℃)/klass B (± 0,3 ℃ @ 0 ℃)
Termisk responstid <10 sekunder (beroende på sondstruktur och medelflödeshastighet)
Trådsystemtyper: 2-trådsystem (ekonomiskt), 3-trådsystem (vanligt använt), 4-trådsystem (högprecision)
Skyddsnivå IP65/IP67 (Armored Type kan nå IP68)
Långsiktig stabilitet <0,1 ℃/år (typiskt värde)
4 、 Produktstruktur
PT100 termisk motstånd består av följande komponenter:
Temperaturavkänningselement: Tillverkad av hög renhet platina trådlindning eller tunn filmprocess, inkapslad i keramiskt eller glasunderlag.
Skyddshylsa: Materialalternativ inkluderar rostfritt stål (304/316), Hastelloy, etc., som är korrosionsbeständiga och resistenta mot högt tryck.
Leadtyp: Hög temperaturbeständig tråd (såsom silverpläterad koppartråd, nickeltråd) eller mineralisolerad kabel (MI -kabel).
Korsningsbox: Explosionssäker, vattentät eller vanlig typ, lämplig för olika installationsmiljöer.
Vanliga strukturella former:
Pansar typ: inkapslad med flexibel metallhölj, utmärkt seismisk prestanda, lämplig för små utrymmen.
Prefabricerad: Delad design, lätt att ersätta temperaturavkänningskomponenter.
5 、 Applikationsfält
Industriell processkontroll: Temperaturövervakning av kemiska reaktionsfartyg, petroleumrörledningar och metallurgiska ugnar.
Laboratorieprecisionsmätning: Konstant temperaturkammare, miljötestkammare, vetenskapliga forskningsinstrument.
Energi och kraft: Övervakning av panntemperatur, mätning av transformatorlindningstemperatur.
Mat och medicin: Steriliseringsutrustning, kallkedjetransport, bioreaktorer.
6 、 Produktfördelar
Hög precision och repeterbarhet: Överlägsen termoelement, lämpliga för precisionsmätningar vid ± 0,1 ℃.
Brett temperaturområde: Täcker -200 ℃ till+850 ℃ och möta de flesta industriella behov.
Stark anti-interferensförmåga: Resistenssignalutgången påverkas mindre av elektromagnetisk störning.
Standardiserad design: följer internationella/nationella standarder som IEC 60751 och GB/T 30121.
7 、 Valguide
När du väljer PT100 bör följande parametrar anges:
Temperaturmätningsområde och noggrannhet: Välj klass A/B enligt faktiska behov.
Installationsmetod: gängad fixering (M8 × 1, G1/2, etc.), flänsinstallation eller direkt infogning.
Miljökrav: Hastelloy -höljet bör väljas för frätande media; Värmeavledningshylsor måste installeras i högtrycksmiljöer.
Utgångssignalmatchning: 3-trådsystemet kan eliminera blymotståndsfel, medan 4-trådsystemet är lämpligt för mätningar av laboratorielivå.
8 、 Installation och underhåll
Installationspunkter:
Se till att temperaturavkänningsområdet är i full kontakt med det uppmätta mediet och införingsdjupet är ≥ 15 gånger diametern på skyddsröret.
Undvik trådbrott orsakad av mekanisk stress eller vibration.
Underhållsförslag:
Regelbunden kalibrering (rekommenderad cykel på 12 månader).
Rengör sondens ytskalning och kontrollera oxidationsstatusen för ledningsterminalerna.
9 、 Försiktighetsåtgärder
PT100 måste användas i samband med specialiserade sändare eller instrument och kan inte vara direkt anslutna till vanliga spänningsingångar.
Undvik att använda i miljöer med starka magnetfält eller plötsliga temperaturförändringar.
Det rekommenderas att använda termoelement av S-typ när temperaturen överstiger 850 ℃.
Genom ovanstående egenskaper har PT100 -termistorn blivit en oumbärlig temperaturavkänningslösning inom området industriell automatisering. För ytterligare tekniska specifikationer eller anpassade tjänster, vänligen kontakta vårt ingenjörsteam.
