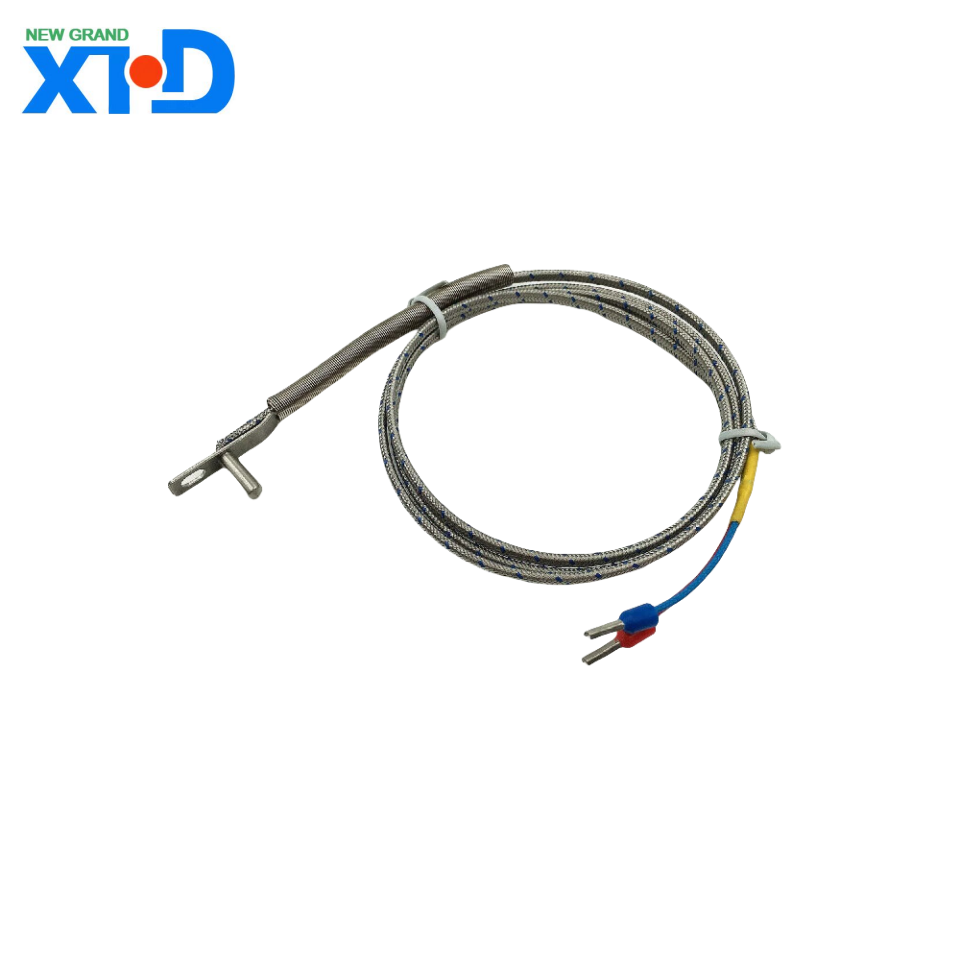

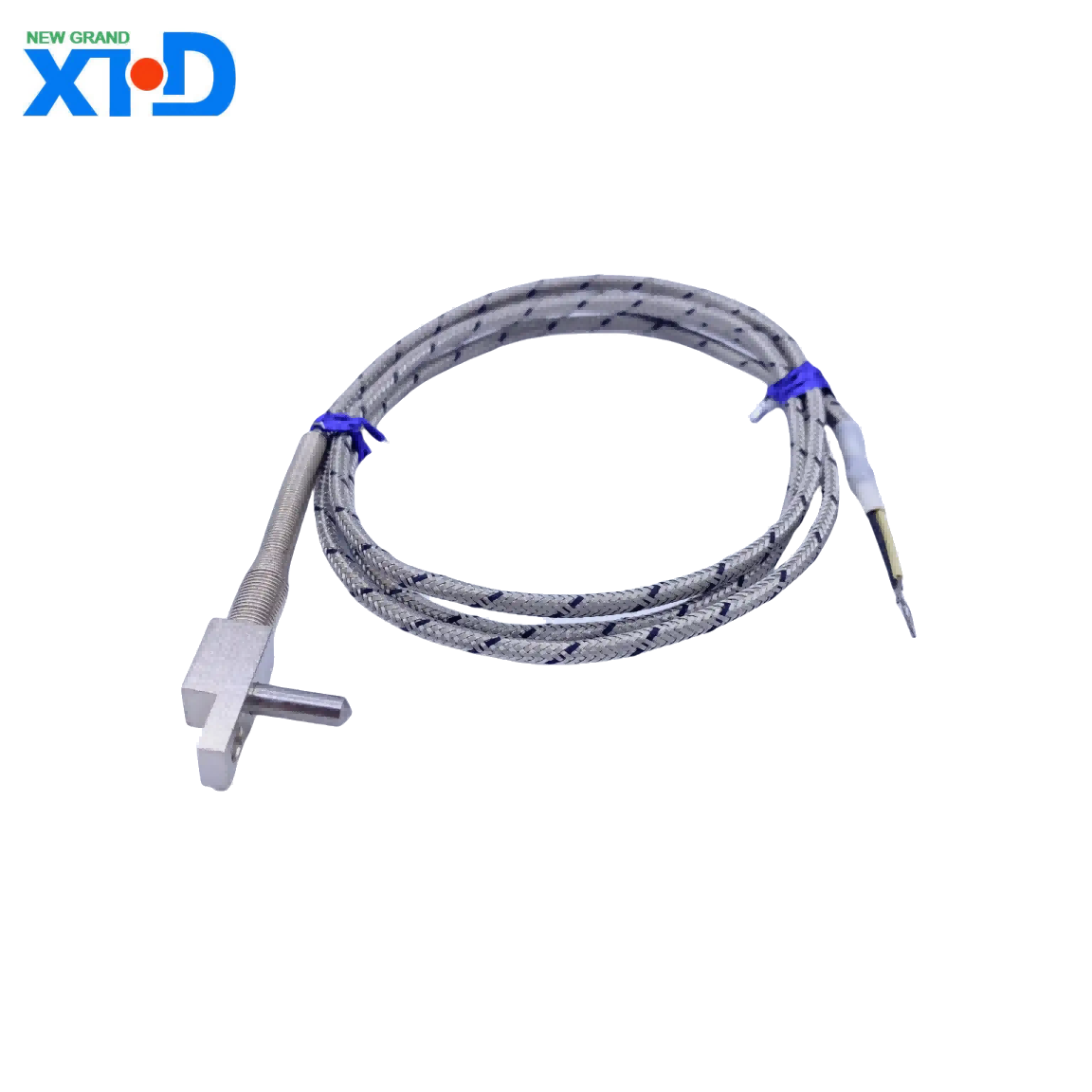

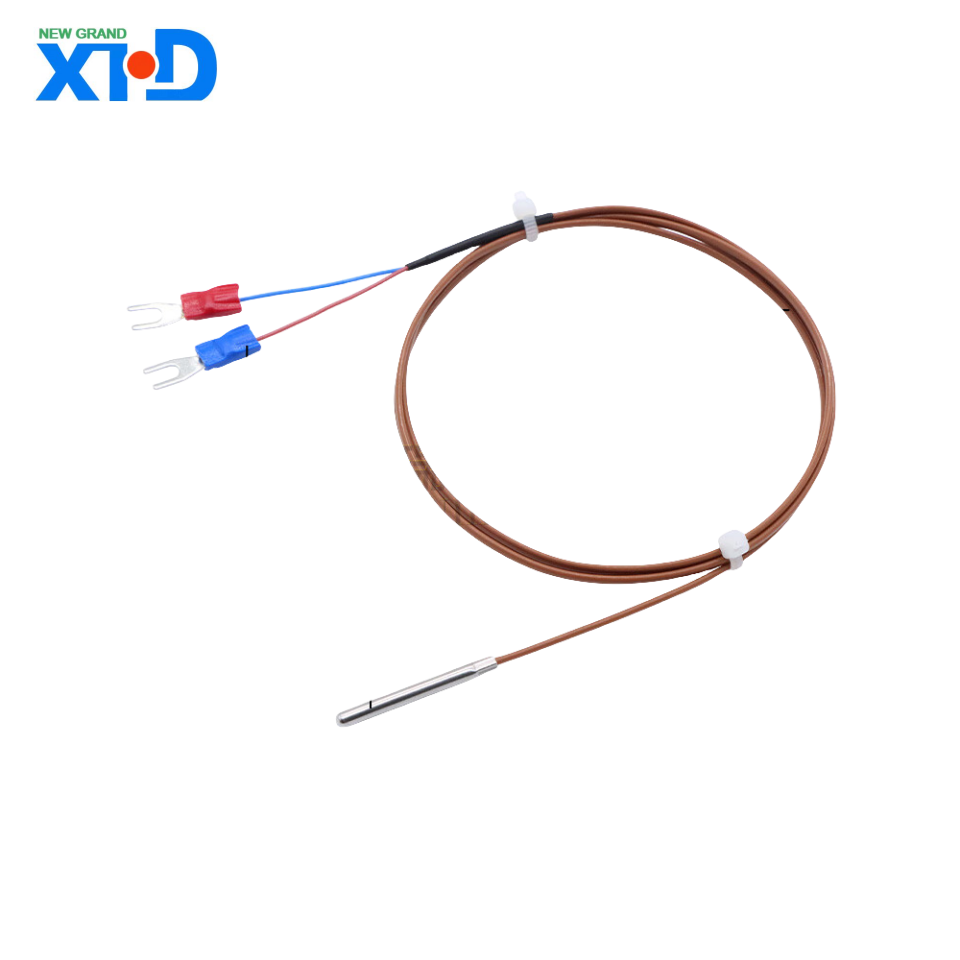

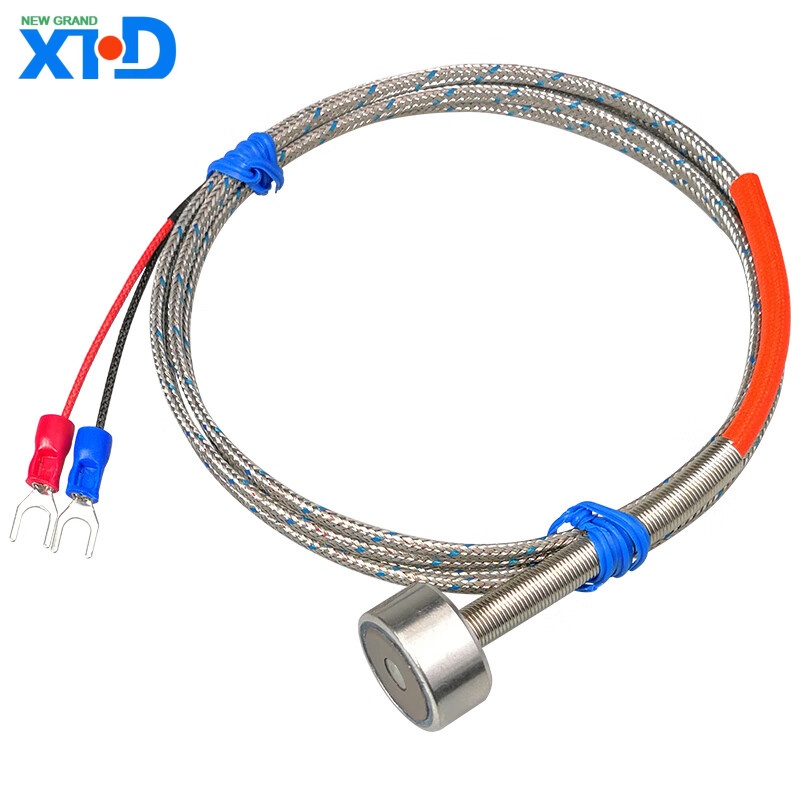

T-typ termoelement (koppar konstantan termoelement) produktintroduktion
1 、 Produktöversikt
Termoelementet Typ T är en temperatursensor utformad baserad på Seebeck Effect -principen, bestående av två olika metallledare (ren koppar för den positiva elektroden och kopparnickellegeringen för den negativa elektroden, dvs Constantan). Den har egenskaperna hos hög stabilitet och utmärkt lågtemperaturmätningsnoggrannhet. Som en av de internationellt standardiserade termoelementtyperna (överensstämmer med IEC 584 -standarden) används den allmänt i mätningsscenarier med medel- och låg temperatur i vetenskaplig forskning, industri, medicinska och andra områden.
2 、 Kärnfunktioner och fördelar
1. Temperaturmätningsområdet
Typiskt intervall:- 200 ° C till+350 ° C
Kortvarig gräns: Kan tolerera upp till 400 ° C (men långvarig användning rekommenderas att vara ≤ 200 ° C för att förlänga livslängden).
2. Materialkomposition och polaritet
Positiv elektrod (TP): Syrefri koppar (Cu) med en renhet av ≥ 99,9%, med svag oxidationsresistens och bör undvika oxidationsmiljöer med högtemperatur.
Negativ elektrod (TN): koppar (CUNI44), även känd som kopparnicklegering (som innehåller 55% koppar och 45% nickel), har utmärkt korrosionsbeständighet.
3. Viktiga prestationsindikatorer
Känslighet (Seebeck-koefficient): Cirka 43 μ v/° C, med utmärkt linearitet i det låga temperaturområdet (-200 ° C till 0 ° C).
Noggrannhetsnivå:
Klass 2: ± 0,5 ° C eller ± 0,4% (beroende på vad som är större)
Precisionsklass 1: ± 0,5 ° C eller ± 0,4% (-40 ° C till+350 ° C)
Svarstid: Beroende på materialet i den skyddande ärmen kan den nakna tråden vara så låg som 0,1 sekunder (i vätska), och det typiska värdet för rostfritt stål ärmar är 1-5 sekunder.
3 、 Struktur och urvalskonfiguration
1. Standardstruktur
Skyddsrörmaterial: Valfritt 304/316 Rostfritt stål, polytetrafluoroetylen (PTFE), keramik etc., lämplig för olika mediemiljöer.
Isoleringsmaterial: Magnesiumoxid (Mgo), glimmer eller högtemperaturpolymerer för att säkerställa isolering mellan elektroder och temperaturbeständighet.
Typ av kopplingsbox: Explosionssäker, vattentät, vanligt plastskal, etc., som uppfyller skyddsnivån för IP54 till IP67.
2. Valfria modellparametrar
Exempel på parameteralternativ
Sonddiameter 0,5 mm, 1,6 mm, 3mm, 6mm
Sondlängd 50 mm till 2000 mm (anpassningsbar)
Utgångsgränssnittet bara trådänd
Specialbehandling av elektromagnetisk interferensskyddsskikt, flexibel rustning
4 、 Typiska applikationsscenarier
.
Låg temperaturteknik och vetenskaplig forskning
.
Mätning av ultra-låg temperaturmedium såsom flytande kväve (-196 ° C) och flytande syre.
Kall fälltemperaturövervakning vid halvledartillverkning.
.
Mat- och läkemedelsindustri
.
Fryst lagring (-40 ° C till -18 ° C), pastöriseringsprocess (60 ° C till 85 ° C).
.
Medicinsk utrustning
.
Temperaturåterkopplingskontroll för utrustning med låg temperaturterapi och biologiska provlagringslådor.
.
Industriell processkontroll
.
Sektion med låg temperatur av plastextruder, torkningsugn, HVAC -system.
5 、 Försiktighetsåtgärder för användning
.
Miljöbegränsningar
.
Undvik långvarig exponering för miljöer över 350 ° C, eftersom kopparelektrodoxidation kan orsaka signaldrift.
Sulfidkorrosion kan förekomma i svavelinnehållande och reducera atmosfärer, och beläggningsskydd eller keramisk mantel bör väljas.
.
Installationspunkter
.
Se till att temperaturmätningspunkten är i full kontakt med termoelementskorsningen för att minska termiska gradientfel.
Håll dig borta från starka elektromagnetiska fält eller använd skyddade kablar för att förhindra signalstörningar.
.
Kalibrering och underhåll
.
Det rekommenderas att utföra en årlig fryspunkt (0 ° C) kalibrering och kontrollera oxidationsstatusen för noderna efter hög temperaturanvändning.
Vid ersättning av kompensationstråden är det nödvändigt att matcha den T-formade specialmodellen (såsom TX eller TC).
6 、 Jämfört med andra typer av termoelement
Typ temperaturområdets fördelar begränsningar
T -typ -200 ° C ~ 350 ° C Låg temperaturnoggrannhet, låg kostnad, oxidation av hög temperatur
K -typ -200 ° C ~ 1260 ° C Brett temperaturintervall, stark universalitet, låg temperatur olinjäritet
J-typ 0 ° C ~ 750 ° C Hög känslighet, resistent mot att minska atmosfären och lätt korroderas av svavel
7 、 Sammanfattning
T-typen av T-typ, med sin utmärkta lågtemperaturmätningsprestanda och ekonomi, har blivit den föredragna sensorn i intervallet -200 ° C till 200 ° C. Användare måste välja skyddande strukturer och installationsmetoder baserade på faktiska arbetsförhållanden och regelbundet bibehålla dem för att säkerställa långsiktig stabilitet. För applikationer som kräver högre temperaturer eller hårda miljöer kan K-typ eller pansrade termoelement betraktas som alternativa lösningar.
