Termoelementet av typ E är en temperatursensor med hög precision baserat på Seebeck-effekten, bestående av en nickelkromlegering (krom, positiv elektrod) och en kopparnickellegering (konstantan, negativ elektrod). Det är känt för sitt breda temperaturmätningsområde, hög känslighet och utmärkt stabilitet och används allmänt inom industrin, vetenskaplig forskning och temperaturövervakning i extrema miljöer.

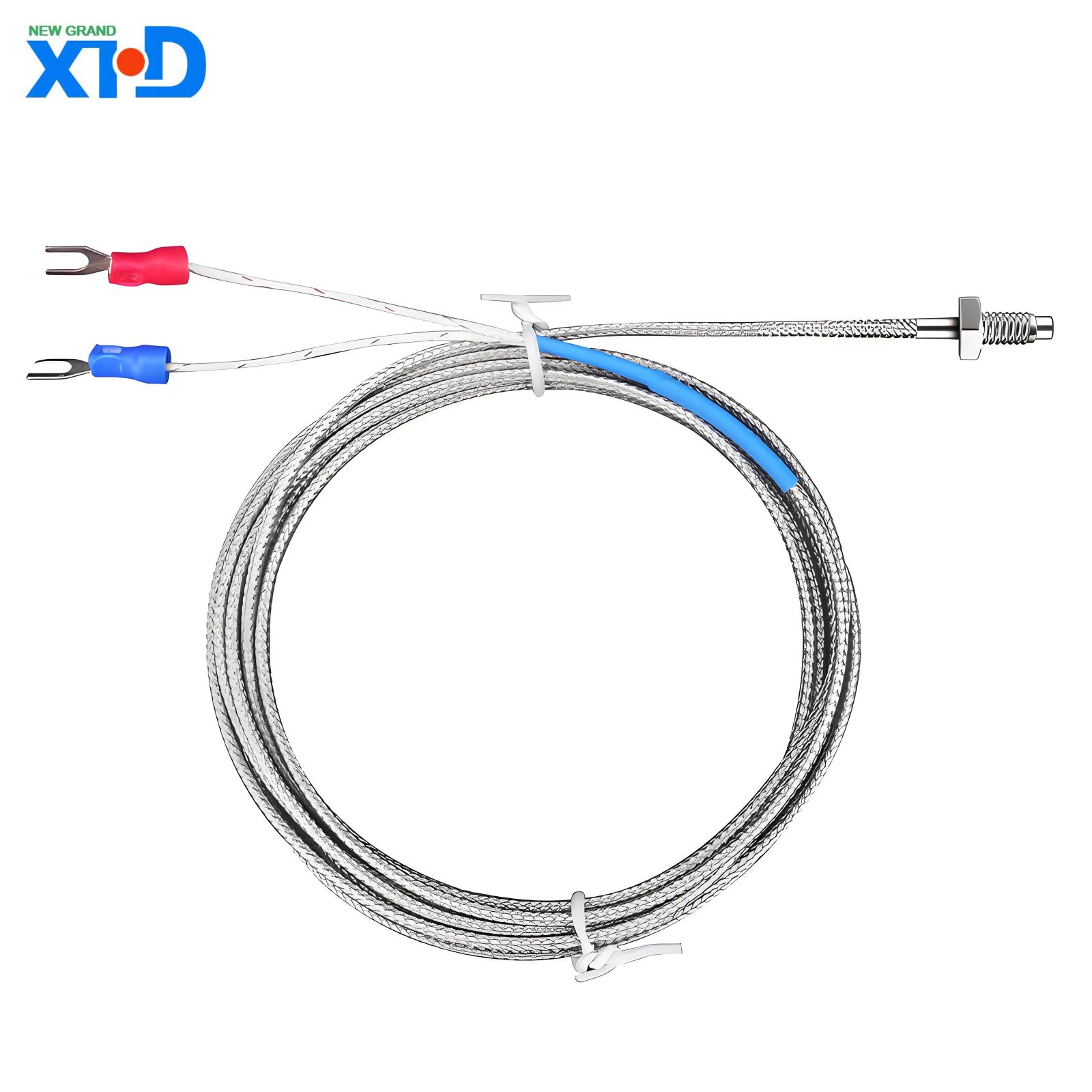

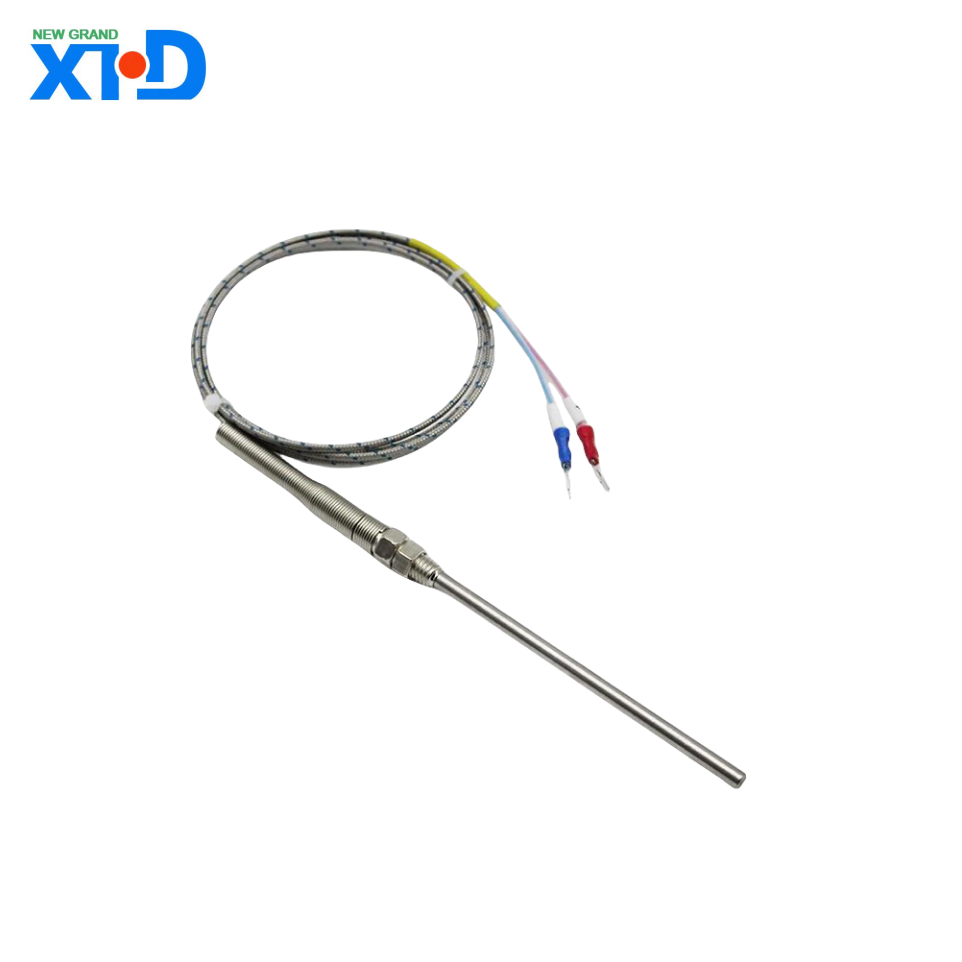

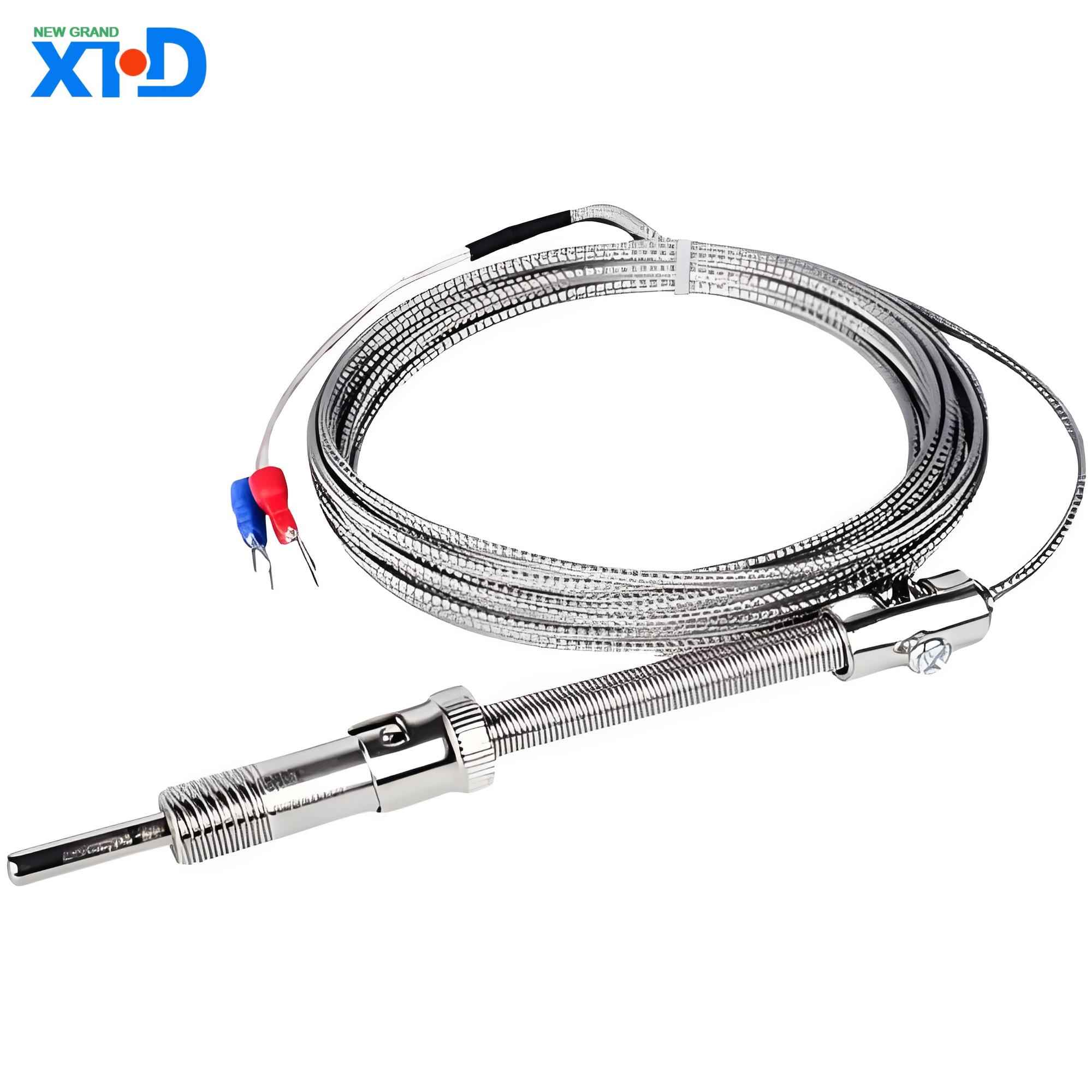

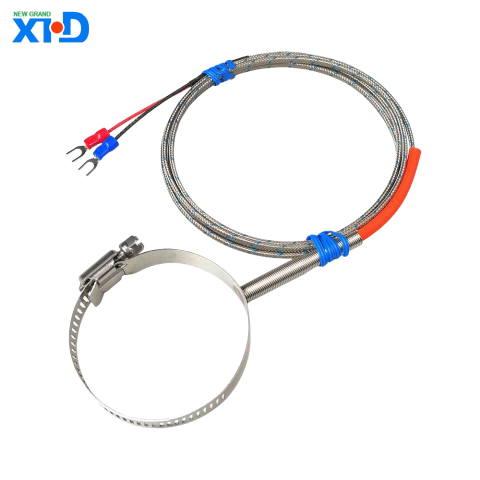

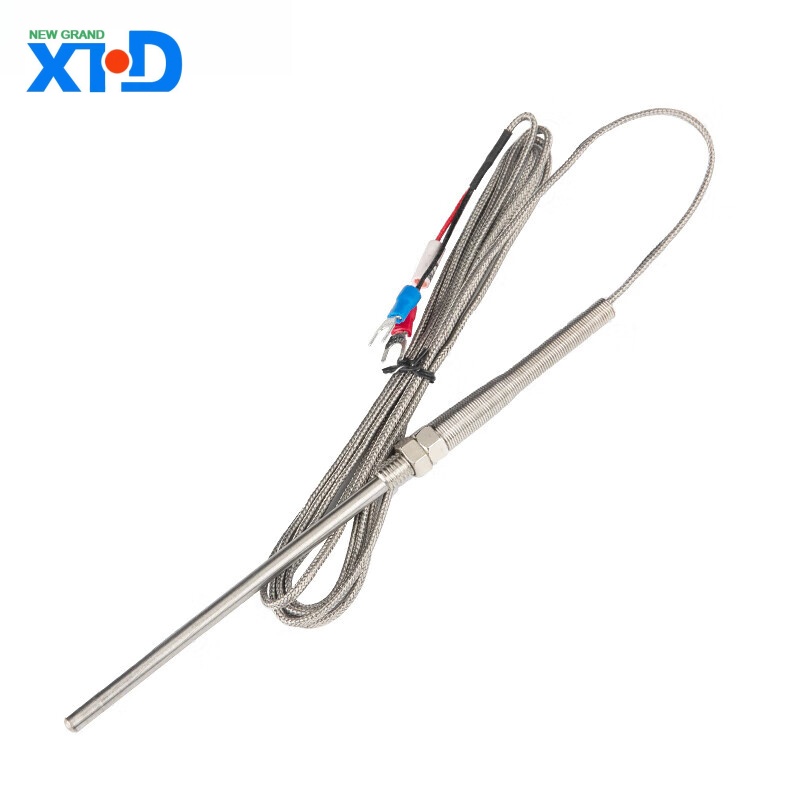

Introduktion till termoelementprodukter av e-typ
1 、 Översikt
Termoelementet av typ E är en temperatursensor med hög precision baserat på Seebeck-effekten, bestående av en nickelkromlegering (krom, positiv elektrod) och en kopparnickellegering (konstantan, negativ elektrod). Det är känt för sitt breda temperaturmätningsområde, hög känslighet och utmärkt stabilitet och används allmänt inom industrin, vetenskaplig forskning och temperaturövervakning i extrema miljöer.
2 、 Kärnparametrar
Parameterspecifikationer
Temperaturmätningsområde -200 ° C till+900 ° C (kortvarig topp upp till 1000 ° C)
Känslighet på 68 uv/° C (högst över hela intervallet, över 35% högre än K/J -typ)
Standardnoggrannhet ± 1,7 ° C eller ± 0,5% (0 ° C till 900 ° C); Lågtemperaturområde ± 1,7 ° C (-200 ° C till 0 ° C)
International Standard IEC 60584-1 ASTM E230 、 GB/T 16839
Tråddiameter 0,2 mm ~ 3,0 mm (valfri rustning/bar tråd)
Svarstid exponerad typ: 0,05 ~ 1 sekund (i gas); Med skyddsrör: 1-30 sekunder (beroende på material och diameter)
3 、 Material och struktur
Positiv elektrod (EP): Nickelkromlegering (Chromel, 90% Ni+10% Cr)
Negativ elektrod (EN): Kopparnicklegering (Constantan, 55% med+45% Ni)
Isoleringsskikt: magnesiumoxid (MGO) eller keramik (temperaturmotstånd över 1800 ° C)
Mantelmaterial: 304 rostfritt stål (universal), Inconel 600 (hög temperatur), tantal (stark frätande miljö)
4 、 unika fördelar
Högkänslighet
Utgångssignalen på 68 uv/° C överstiger långt den för K-typ (41 uv/° C) och J-typ (55 uv/° C), vilket gör det särskilt lämpligt för att upptäcka små temperaturskillnader (såsom laboratorieprecisionsinstrument).
.
.
Bred temperaturanpassningsförmåga
.
Utmärkt prestanda med låg temperatur:-Vid 200 ° C är felet bara ± 1,7 ° C, vilket är bättre än t-typen av T-typen (kopparkonstantan).
Oxidering av hög temperatur: Dess stabilitet är bättre än för J-typ (järnkonstantan) i en oxiderande atmosfär.
.
Korrosionsmotstånd
Det negativa elektrodmaterialet Constantan har starkt resistens mot svaga syra- och alkaliska miljöer och är lämplig för kemiska reaktionsfartyg och livsmedelsbearbetningsutrustning.
.
.
Hög kostnadseffektivitet
Kostnaden är lägre än för ädelmetalltermoelement (såsom S-typ platina rodium), och den kan direkt anslutas till PLC- eller DAQ-system utan behov av externa amplifieringskretsar.
.
5 、 Applikationsscenarier
Industrisektor
Metallurgi: Temperaturövervakning av kontinuerlig gjutmaskinkristallisator (800 ~ 900 ° C)
Energi: Detektion av gasturbinavgasstemperatur (kräver Inconel -mantel)
Forskningsområde
Lågtemperaturexperiment av superledande material (med flytande kvävekylsystem)
Rymdskepp värmevakuumtest (-150 ° C till+250 ° C-cykel)
Inom människors försörjning
Matsteriliseringsutrustning (Högtrycks ångmiljö, temperaturfel <± 1 ° C)
Medicinsk kryogen lagring (-80 ° C Ultra-låg temperaturkylskåp)
6 、 Valguide
Modell Exempel Tillämpliga scenarier Rekommenderad konfiguration
E-3M-1000-SS304 Universal Industrial Furnace (0 ~ 800 ° C) 3mm rustning, rostfritt stålhölje, keramisk isolering med dubbla hål
E-1,5M-200 Inconel Aircraft Engine Test (Hög temperaturkorrosionsmiljö) 1,5 mm Micro Probe, Inconel 600 mantel
E-FEP-260 stark syramiljö (såsom elektropläteringstank) med FEP-isolering och tantalskyddsrör
7 、 Installation och underhåll
Installationspunkter
Undvik mekanisk spänning: Böjningsradie ≥ 5 gånger tråddiametern för att förhindra termoelementstrådsbrott.
Cold End Compensation: Den måste kombineras med en fryspunktsensor eller elektronisk kompensationsmodul (såsom MAX31855).
Underhållsförslag
Regelbunden kalibrering: Verifiera noggrannhet var sjätte månad med en torr brunnugn (se ASTM E2847).
Föroreningsbehandling: Om den negativa elektroden oxiderar och blir svart, rengör den med 10% saltsyra och torka av den med alkohol.
8 、 Vanliga frågor och svar
F1: Fluktuerar utgångssignalen mycket?
Orsak: Kallt slut kompenseras inte eller elektromagnetisk störning (såsom nära frekvensomvandlaren).
Lösning: Installera ett skärmskikt och använd en isolerad temperatursändare.
F2: Kort livslängd i högtemperaturområde?
Orsak: Mantelmaterialet är inte resistent mot oxidation (såsom missbruk av 304 rostfritt stål över 900 ° C).
Lösning: Byt ut Inconel 601 mantel eller keramisk belagd sond.
9 、 Sammanfattning
Termoelement av E-typ är ett idealiskt val för mätningar av medelstora och låga temperaturer på grund av deras höga känslighet, brett sortiment och stark miljöanpassningsbarhet. Anpassade mönster för olika arbetsförhållanden, såsom miniatyriserade sonder eller specialmantelmaterial, kan ytterligare optimera prestanda och kostnader. För extrema miljöscenarier såsom kärnstrålning eller ultrahög spänning rekommenderas det att använda en dedikerad signalkonditioneringsmodul.
