Termoelementet av S-typ (skala S) är en internationellt erkänd termoelement för ädelmetall, bestående av platina-rodiumlegering (platinum 90%, rodium 10%) som den positiva elektroden (SP) och ren platina som den negativa elektroden (SN). På grund av dess utmärkta höga temperaturmotstånd, hög precision och långvarig stabilitet används den allmänt i industriell hög temperaturmätning, vetenskapliga forskningsexperiment och precisionsinstrumentfält, särskilt lämpliga för oxidations- och inert atmosfärsmiljöer.

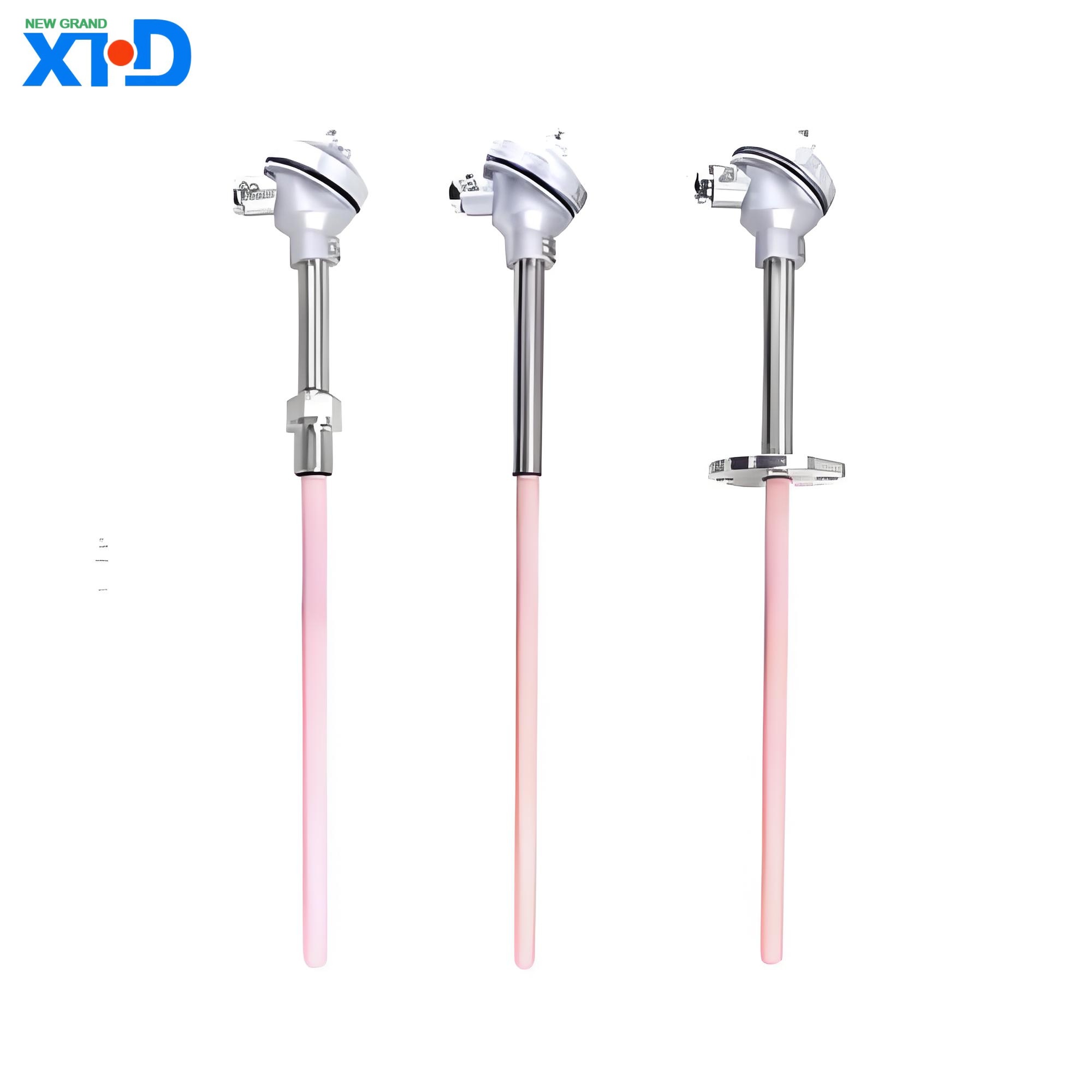

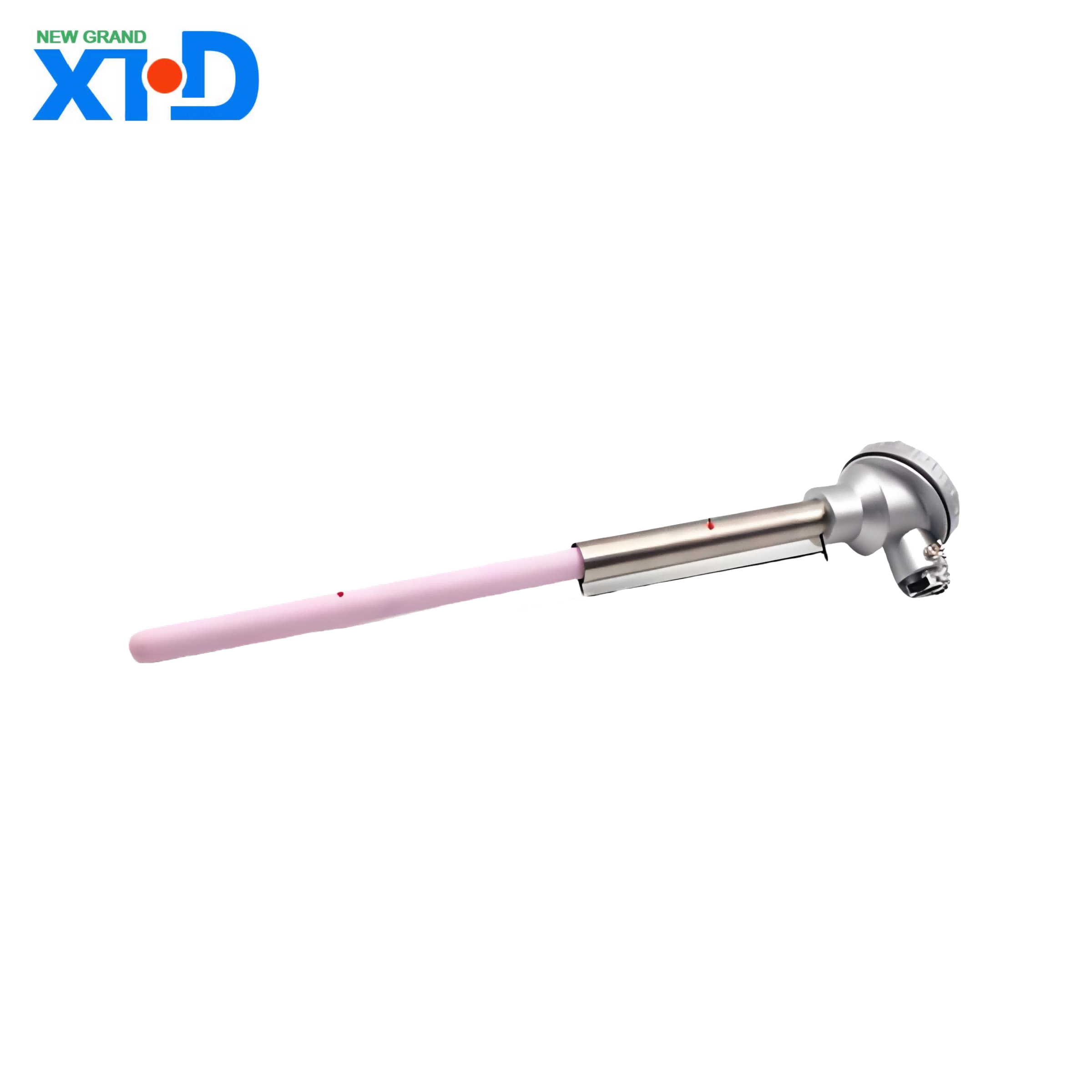

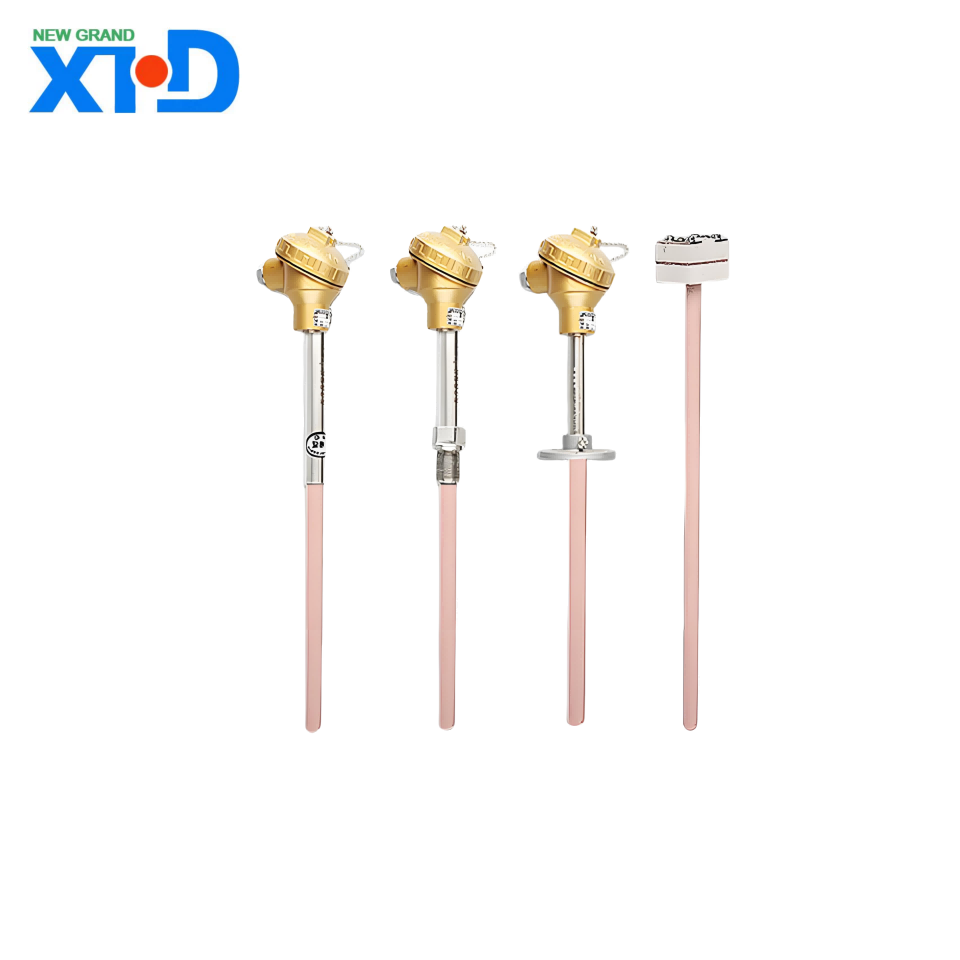

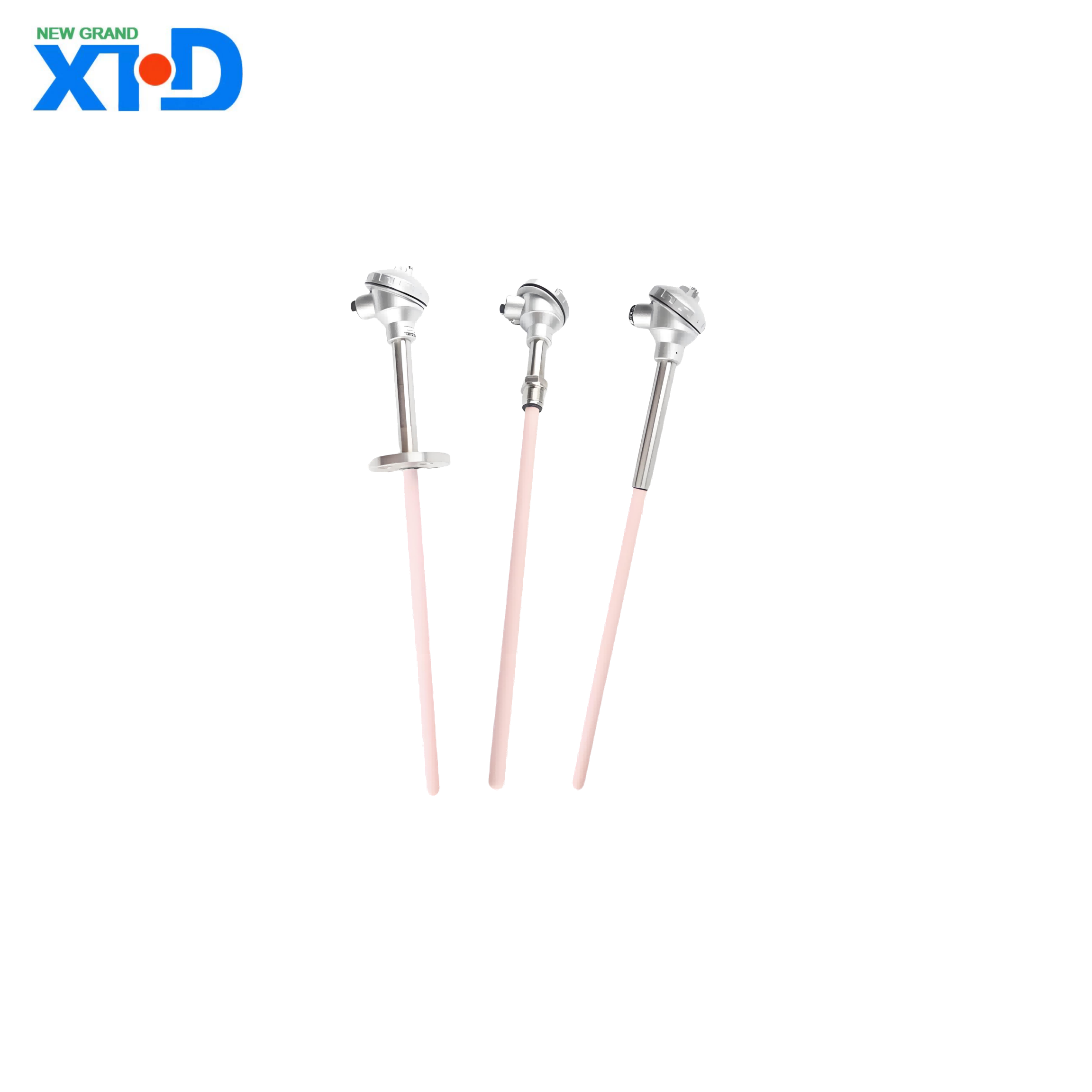

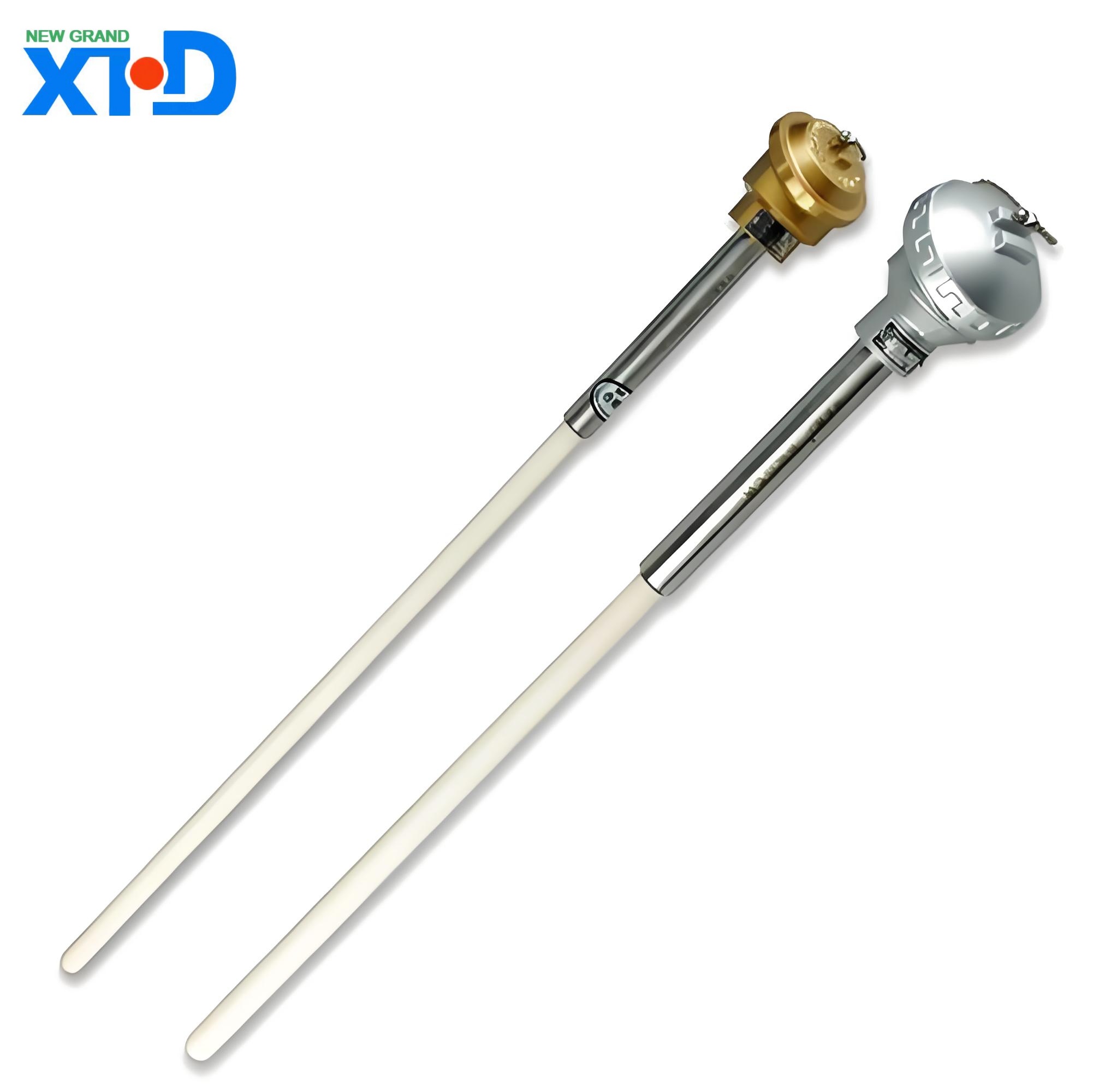

Produktintroduktion av termoelement av S-typ (Platinum Rhodium 10 Platinum termoelement)
1 、 Produktöversikt
Termoelementet av S-typ (skala S) är en internationellt erkänd termoelement för ädelmetall, bestående av platina-rodiumlegering (platinum 90%, rodium 10%) som den positiva elektroden (SP) och ren platina som den negativa elektroden (SN). På grund av dess utmärkta höga temperaturmotstånd, hög precision och långvarig stabilitet används den allmänt i industriell hög temperaturmätning, vetenskapliga forskningsexperiment och precisionsinstrumentfält, särskilt lämpliga för oxidations- och inert atmosfärsmiljöer.
2 、 Arbetsprincip
Termoelementet i S-typen fungerar baserat på Seebeck-effekten, vilket innebär att när det finns en temperaturskillnad mellan två olika metallledare i båda ändarna genereras en termoelektrisk potential. Temperaturvärdet kan beräknas genom att mäta den termoelektriska potentialen (MV). Dess temperaturelektromotivkraftsförhållande överensstämmer med IEC 60584-1 International Standard, med god linearitet, och presterar särskilt bra inom högtemperaturområdet (över 1000 ° C).
3 、 Tekniska parametrar
Projektparameterbeskrivning
Division Number S
Temperaturmätningsområde för långvarig användning: 0 ~ 1450 ° C; Kortvarig gräns: 1600 ° C (anpassningsbara upp till 1700 ° C)
Noggrannhetsnivå I: ± 1 ° C eller ± 0,25% T (T är den uppmätta temperaturen)
Nivå II: ± 1,5 ° C eller ± 0,25% T
Standardtråddiameterspecifikationer: 0,5 mm, 0,8 mm, 1,0 mm (valfri rustning eller keramisk mantel)
Skyddsrörmaterial: Keramik med hög temperatur (AL ₂ O ∝), kvartsrör, molybden titanlegering (anpassad enligt användningsmiljön)
Svarstid Bär trådstatus: <1 sekund (vid 1600 ° C); Med skyddsrör: 3-10 sekunder (beroende på diameter och material)
4 、 Produktfunktioner
.
Utmärkt hög temperaturprestanda
Kan arbeta stabilt under lång tid vid 1600 ° C, med utmärkt oxidationsmotstånd, lämplig för extrema miljöer som metallurgi och glasmältningsugnar.
.
Hög precision och stabilitet
Repetitiva fel ≤ 0,1%, årlig drift <0,05%, som uppfyller kraven för hög precisionstemperaturmätning för laboratorier och industrier.
Stark anti -föroreningsförmåga
Platina rodiumlegeringsmaterial är resistent mot kemisk korrosion, stabilt i svavelinnehållande, väte och andra atmosfärer och har en lång livslängd.
.
.
Internationell standardisering
I överensstämmelse med standarder som IEC 60584-1 och ASTM E230, kompatibel med mainstream-temperaturkontrollinstrument.
5 、 Typiska tillämpningsområden
Industriella högtemperaturscenarier: stålsmältning, keramisk sintring, halvledarskivlig bearbetning
Forskningsexperiment: Forskning om hög temperatur, forskning om flyg- och rymdmotor
Energiindustri: Gasturbinavgasövervakning, kärnreaktorens temperaturkontroll
Laboratorieutrustning: Högtemperaturugn, Thermal Analyzer (TGA/DSC)
6 、 Valguide
Val av temperatur och skyddsrör
.
≤ 1300 ° C: Keramik (Al ₂ O ∝) Skyddsrör rekommenderas för hög kostnadseffektivitet.
1300-1600 ° C: Hög renhet Tät keramik eller molybden titanlegeringsskyddsrör krävs.
Kortvarig 1700 ° C: Valfri bar trådstruktur utan skyddsrör (kräver inert atmosfärskydd).
.
Tråddiameter och svarshastighet
Ju tunnare tråddiametern, desto snabbare svaret, men den mekaniska styrkan minskar. Rekommendera en tråddiameter på 0,5 mm för dynamisk temperaturmätning och 1,0 mm för fast installation.
Val av förlängningskabel
Den kompenserande tråden bör väljas som SC (koppar koppar nickellegering), med en arbetstemperatur på -20 ~ 100 ° C för att säkerställa signalöverföringsnoggrannhet.
7 、 Försiktighetsåtgärder för användning
.
Installationsspecifikationer
Undvik långsiktig användning för att minska atmosfärerna såsom CO och H ₂, eftersom det kan orsaka förbränning av platinelektroden.
Skyddsröret ska installeras vertikalt eller horisontellt för att undvika mekanisk vibration som orsakar brott.
.
Föroreningsbekämpning
.
Det är strikt förbjudet att komma i kontakt med metallångor (som zink och bly), annars kommer det att förorena elektroderna och orsaka termoelektrisk potential drift.
Rengör regelbundet ytoxiden på elektroden med 10% utspädd saltsyra (endast tillämplig på icke keramiska skyddsrör).
.
Kalibrering och underhåll
Utför hög temperatur fast punktkalibrering var sjätte månad (såsom antimonpunkt 630,63 ° C, kopparpunkt 1084,62 ° C).
8 、 Marknadsfördel
Jämfört med termoelement av b-typ och R-typ har S-typ en högre kostnadseffektivitet i temperaturområdet 1300-1600 ° C; Jämfört med billiga metalltermoelement som K-typ och N-typ förlängs deras livslängd med 3-5 gånger, vilket gör dem särskilt lämpliga för scenarier som kräver hög tillförlitlighet och noggrannhet.
9 、 Servicestöd
Tillhandahålla anpassade lösningar (såsom multi-punkts temperaturmätningsgrupp, vakuumspecifik förpackning)
